Inradio IN-DL150M – Sztuczne obciążenie

DC-1000MHz, UHF-wt, 30W/150W chwilowo, 50Ω.

Informacje dodatkowe

Producent

Na stanie

282,00  netto: 229,27

Na stanie

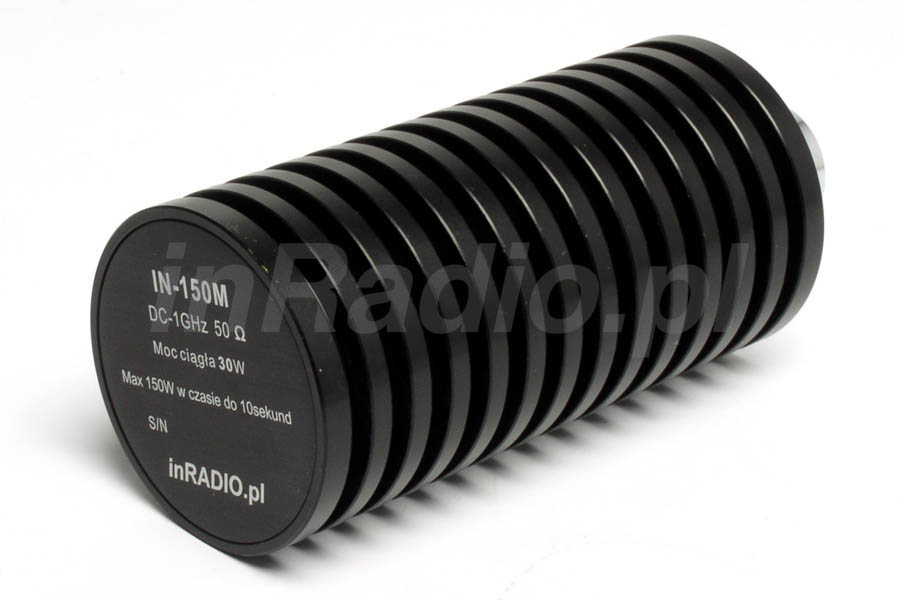

InRadio IN-150M Sztuczne obciążenie do radiostacji, nadajników i CB

Sztuczne obciążenie (Dummy load) IN-150M które zapewnia pełne dopasowanie toru nadawczego o impedancji 50 omów. Innymi słowy moc wychodząca z nadajnika -= jaki by nie był czy to CB, radiostacja lub inny transceiver – odłoży się w rezystorze w postaci ciepła i bardzo niewielka część (pomijalna) wróci do systemu nadawczego. Dzięki temu sztuczne obciążenie inRadio IN150M może służyć do pomiarów przewodu – wystarczy przykręcić przez „beczkę” i dokonać pomiaru analizatorem lub reflektometrem z drugiej strony. Dummy Load IN-150M może być jako zakończenie tzw. „sztuczna antena” na wyjściu reflektometra i tutaj będzie poprawny pomiar mocy wyjściowej nadajnika – jak wiadomo tor nadawczy we współczesnych transceiverach dostosowuje się z mocą do dopasowanego systemu antenowego.

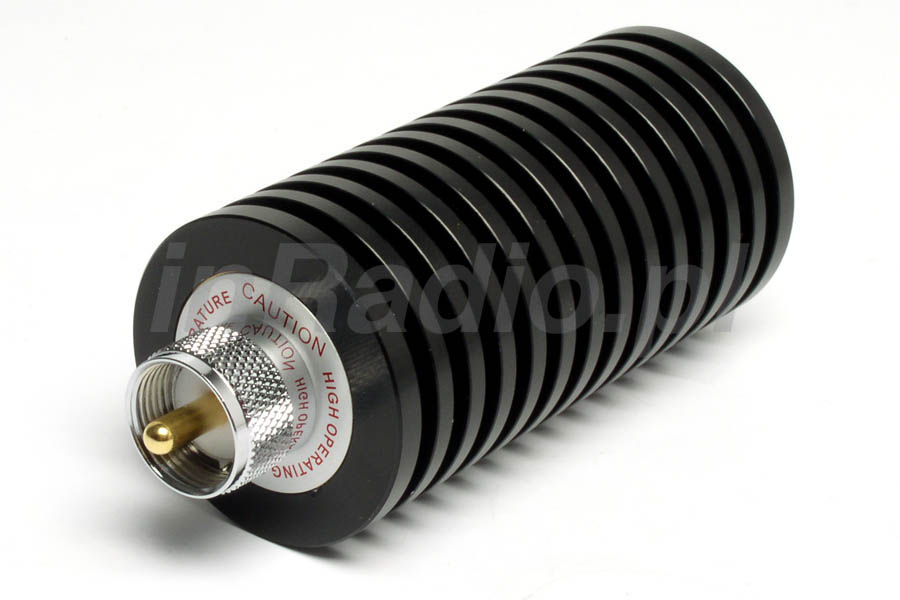

Oznaczenie z literką M jest dla rezystorów z wtykiem UHF: UC1/PL259/M.

Dane techniczne sztuczne obciażenie IN-150M:

<!–

–>

Zakres:0-1000 MHz
Moc maksymalna:30W (chwilowa – 150W /10s.)
Impedancja:50Ω
SWR:1.16:1
Złącze:UHF wtyk
Wymiary:30mm /75mm

Prezentacja na Youtube:

https://www.youtube.com/watch?v=3M0BYG5ZfiQ
