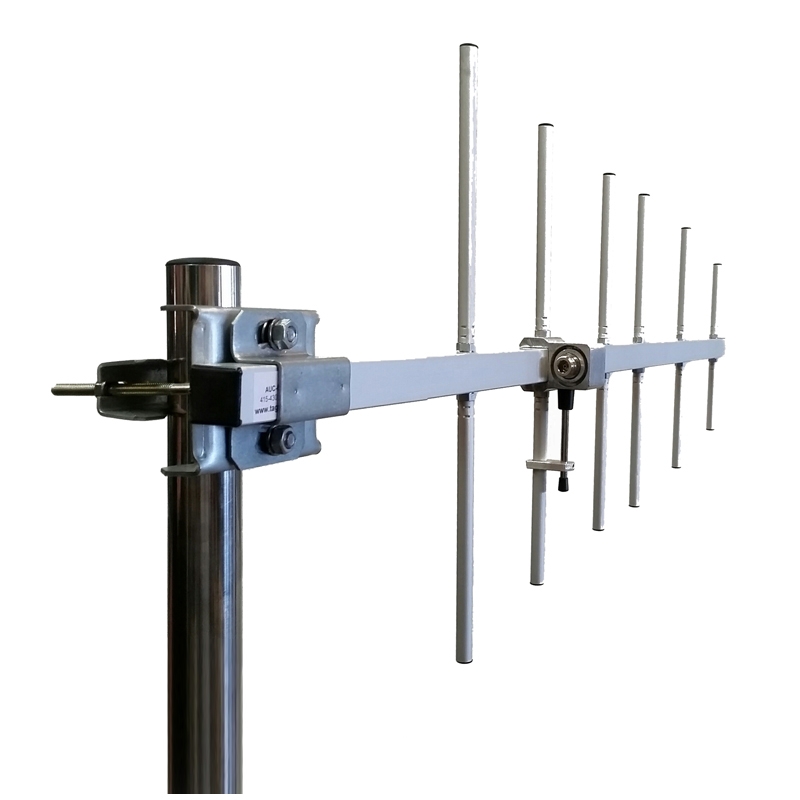

Tagra AUC-6 Anteny kierunkowe Yagi – wybór pasma UHF

Tagra Anteny Yagi AUC-6 – warianty zakresów anten naziemnych kierunkowych TETRA

Anteny Yagi w polu „opcja wyboru” – do wybrania na interesujący zakres i zastwierdzenie dodaniem do koszyka. Jest to zgrupowanie anteny Yagi 6 elementowych,  o różnych zakresach – o czym poniżej. Jeśli jest niejasne – zadaj pytanie na e-mail.

Do wyboru są anteny Yagi 6 elementowe:

• AUC-6A zakres 400-415 MHz
• AUC-6B zakres 410-430 MHz
• AUC-6C zakres 430-445 MHz
• AUC-6D zakres 445-460 MHz
• AUC-6T zakres 380-400 MHz

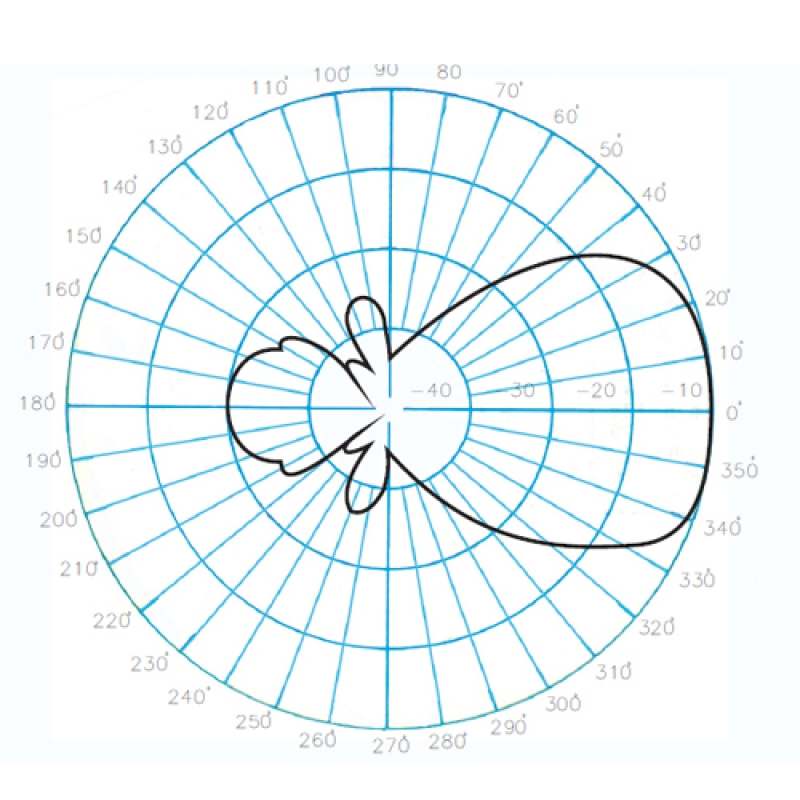

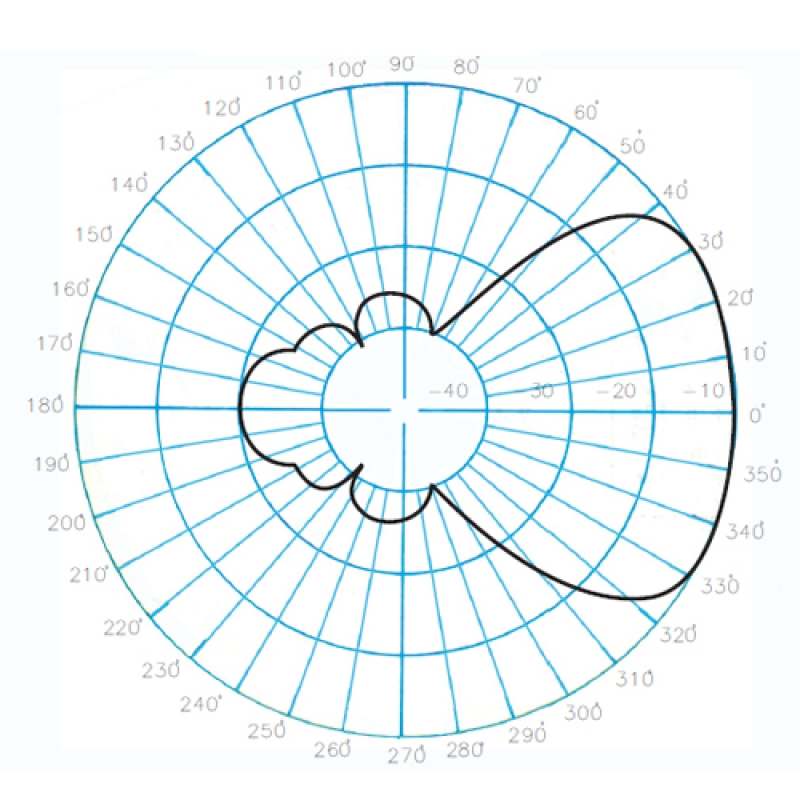

Anteny Yagi TETRA UHF charakteryzują się wysoką kierunkowością i odpowiednim zyskiem energetycznym, dzięki czemu umożliwiają skuteczny odbiór sygnałów z wybranego kierunku. Ograniczone promieniowanie wsteczne i boczne zmniejsza podatność na zakłócenia pochodzące z innych kierunków. Antena pracuje w określonym paśmie częstotliwości UHF, zapewniając odpowiednie dopasowanie do instalacji oraz selektywność względem sygnałów spoza pasma.

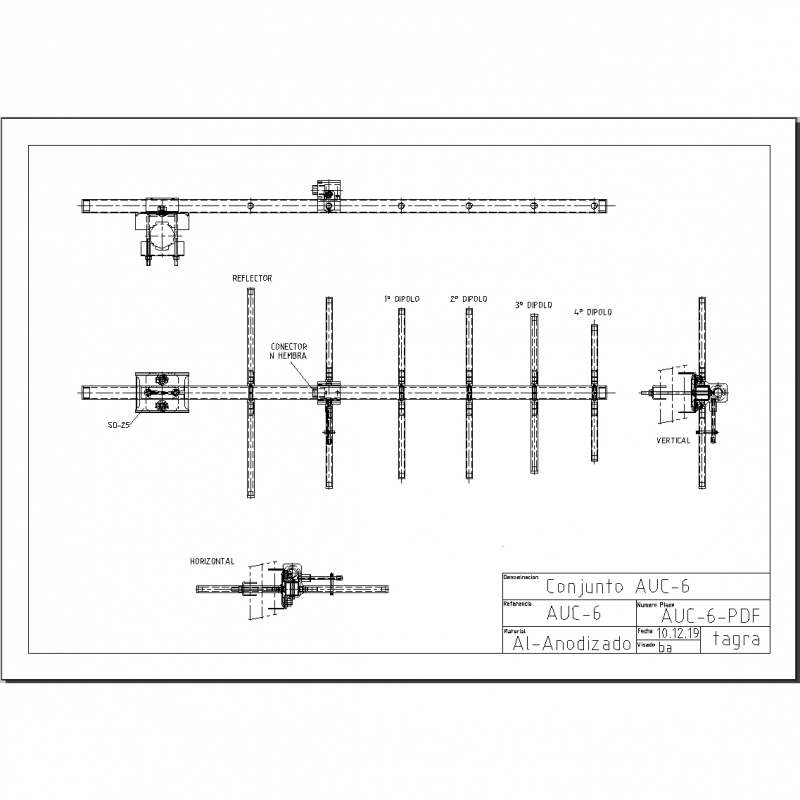

Specyfikacja dla anten kierunkowych AUC-6 elementowych

• Anteny
  • Tagra AUC-6A
  • Tagra AUC-6B
  • Tagra AUC-6C
  • Tagra AUC-6D
  • Tagra AUC-6T
• Zakres pracy: od 400 MHz do 460 MHz w zależności od wybranej wersji anteny: A, B, C, D lub T
• Długość promiennika 1,15 m
• Liczba elementów 6
• Maksymalna moc 500 W
• Zysk 10 dBd (12,15 dBi)
• Impedancja 50 omów
• Wykonanie aluminium anodowane (certyfikat QUALANOD)
• SWR 1,5:1
• Złącze antenowe N gniazdo (żeńskie)
• Elektrycznie zwarta do masy
• Pracuje w polaryzacji pionowej lub poziomej
• Odporność na wiatr 180 km/h
• Zakres temperatur  od -10ºC do 50ºC
• Typ dopasowania Gamma Match

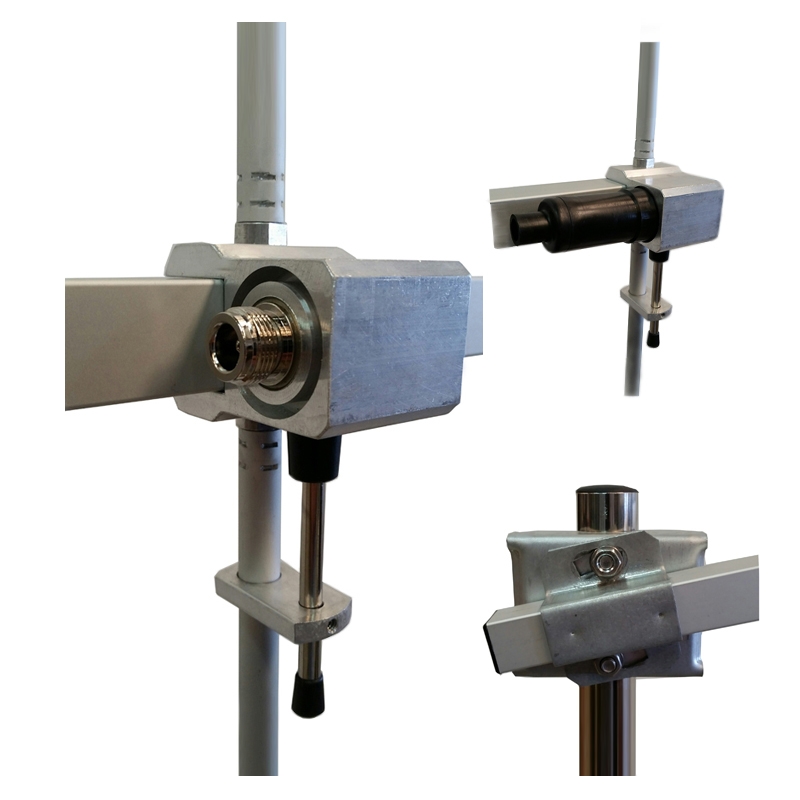

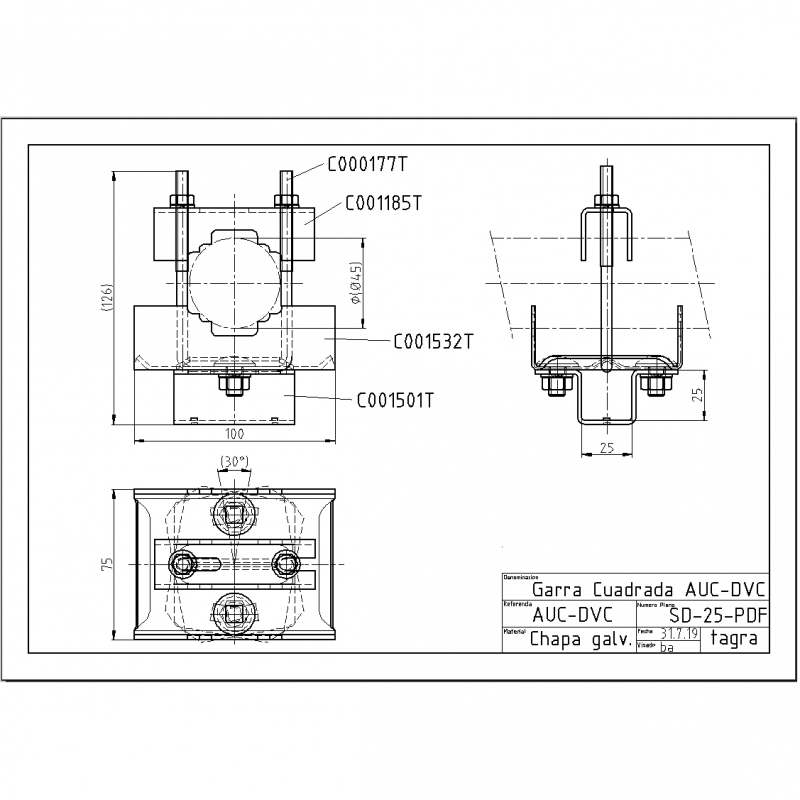

• Uchwyt montażowy w zestawie
• Średnica masztu 25–45 mm
• Długość elementu 0,33 m (maks.)
• Waga 1,70 kg
• Wymiary opakowania 1,2 x 0,1 x 0,1 m

Polaryzacja anten

Polaryzacja Pionowa / pozioma – wystarczy antenę obrócić o kąt 90º, aby zmieniła polaryzację z V (pionowa) na H (pozioma) lub odwrotnie. Dla pracy FM – polaryzacja pozioma.

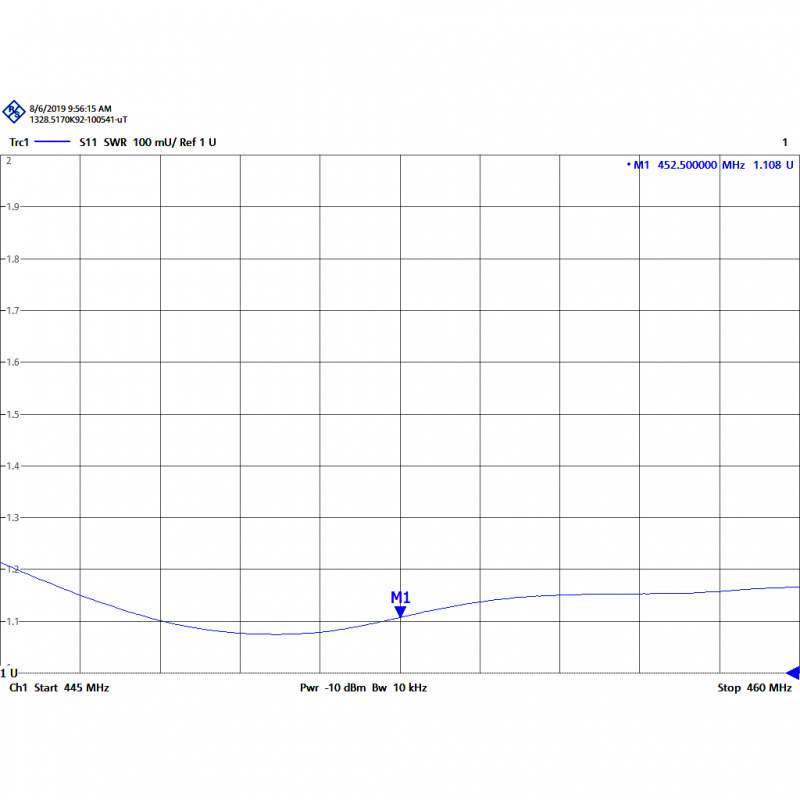

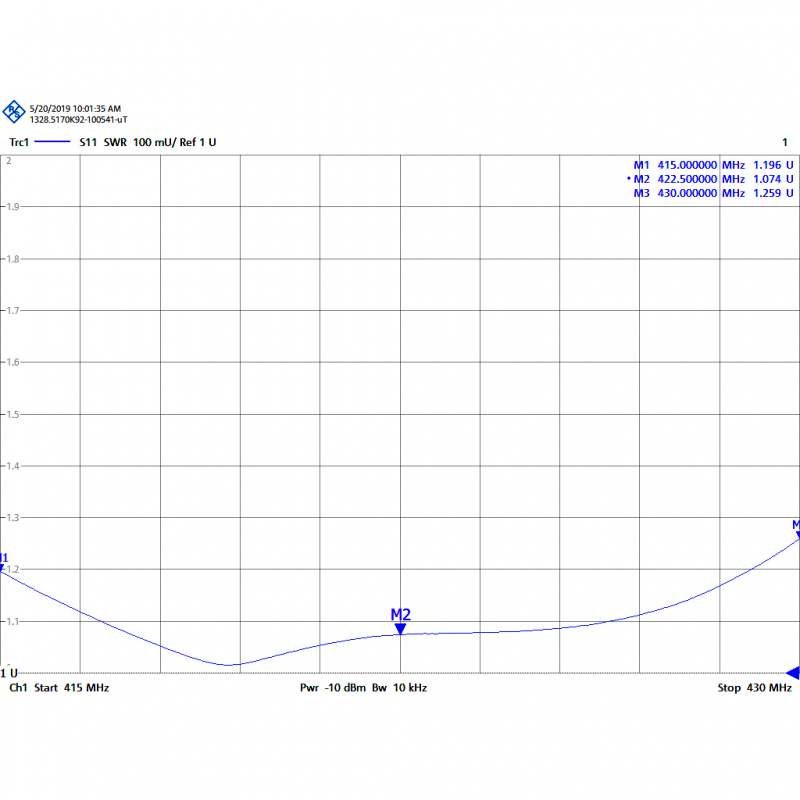

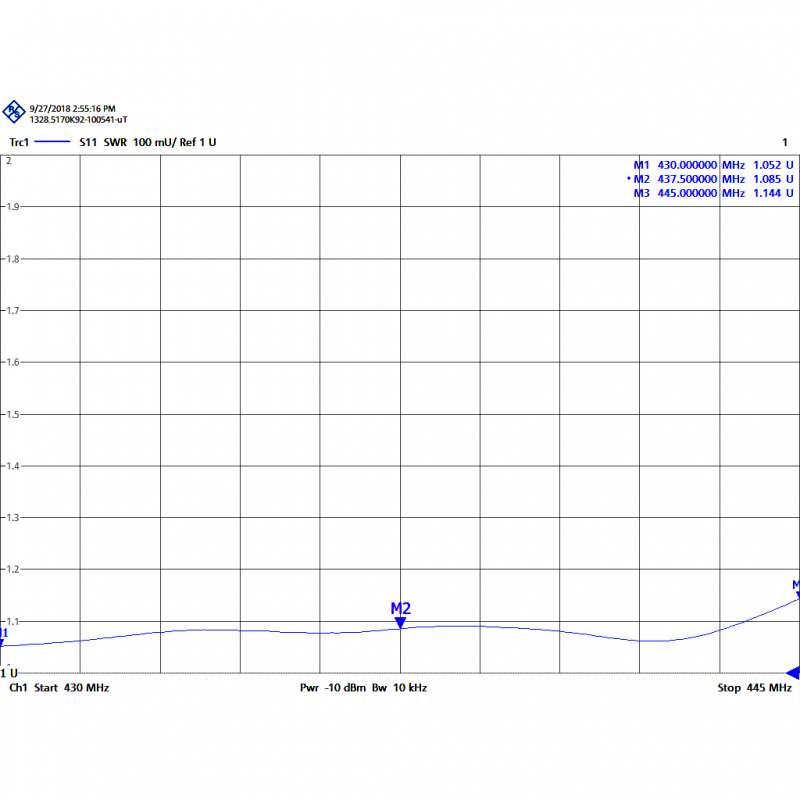

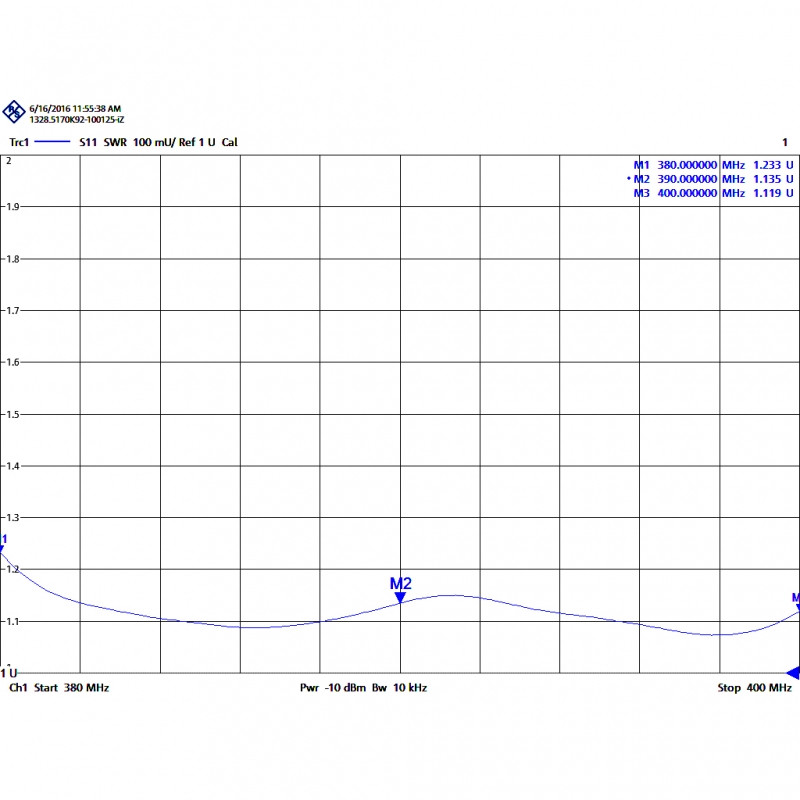

Dopasowanie anten (SWR / WFS)

Dzięki pasmu UHF, zakres dla każdej anteny po kilkanaście/dziesiąt megaherców – SWR dla każdej anteny nie przekracza 1,5.

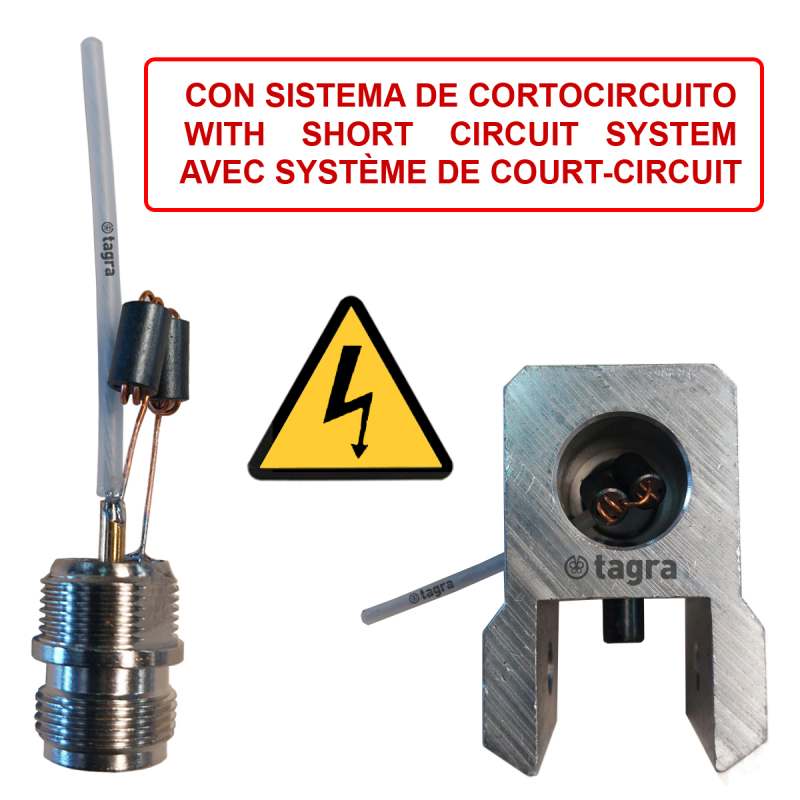

Ochrona przed elektrostatyką

Różne są anteny i nie podpięte do uziemienia, a czasem nawet z nim potrafią przenosić długie iskry z chmury ładunków na powietrzu, nie tylko przed burzą, ale w czasie zimy także.
Dlatego anteny AUC 6X (A-T) są ZWARTE do masy i jeśli antena jest zgodnie z instrukcją i sztuką montażu podpięta do instalacji odgromowaej – nic nie grozi radiotelefonom. To zwarcie jest na mierniku, ale impedancyjnie odbierane i nadawane sygnały są przepuszczane jakby zwarcia nie było.

Więcej elementów – większy zysk i bardziej kierunkowa antena

W antenach Yagi większa liczba odpowiednio rozmieszczonych elementów pozwala uzyskać większy zysk i węższą wiązkę odbioru, dzięki czemu antena skuteczniej skupia się na sygnale z wybranego kierunku i jest mniej podatna na sygnały dochodzące z boków.

Wraz ze wzrostem wymaganej kierunkowości i zysku konstrukcja anteny staje się jednak dłuższa, cięższa i bardziej rozbudowana, co wpływa również na jej cenę. Co ważne, uzyskanie kolejnych kilku jednostek zysku wymaga zazwyczaj coraz większej liczby elementów i ta zależność nie jest liniowa.

Dlatego większa antena Yagi nie zawsze oznacza lepszy wybór. Liczba elementów powinna być dobrana do odległości od nadajnika, warunków odbioru i wymaganej jakości sygnału.

Czy stroić anteny Yagi AUC-6

Nie ma potrzeby – producent już wszystko dopasował i zestroił – użytkownik ma tylko złożyć konstrukcję i podłączyć radiotelefon kablem antenowym

Inne anteny Yagi Tagra AUC TETRA

Tak, są inne o większej ilości elementów i są dostępne u nas na stronie. Poniżej anteny Tagra Yagi z większą ilością elementów – Tagra AUC-10:

• AUC-10A
• AUC-10B
• AUC-10C
• AUC-10D

Są to anteny  10 elementowe dostępne pod linkiem: Tagra AUC-10 (wybór od A do D). Wybrać żądane pasmo i można zamawiać.
