Tagra AUC-6C Antena kierunkowa 430-445 MHz 6 elementowa

Tagra AUC-6C Antena Yagi 6 elementowa 430-445 MHz

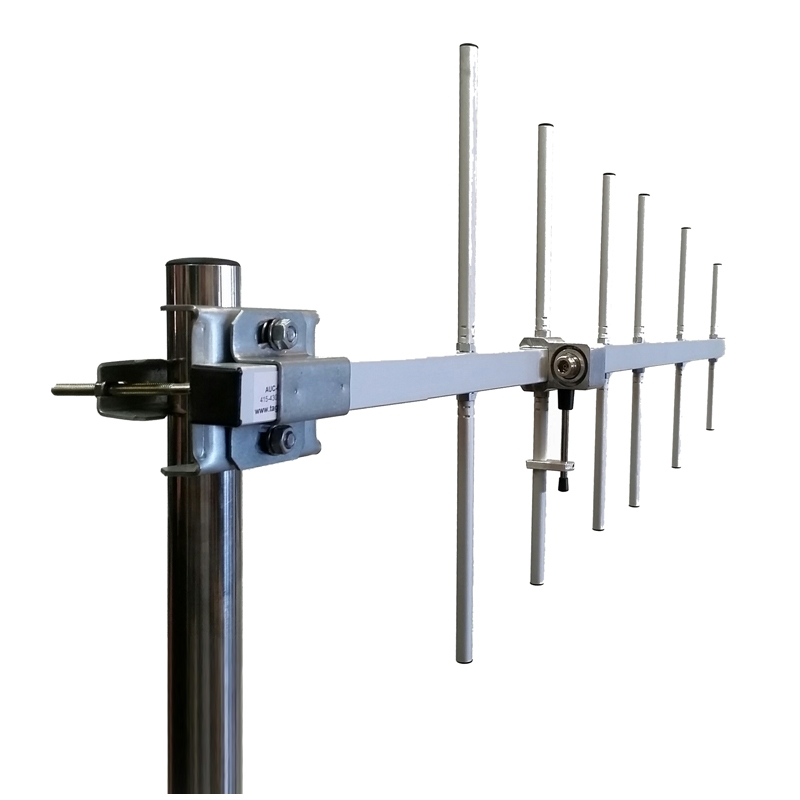

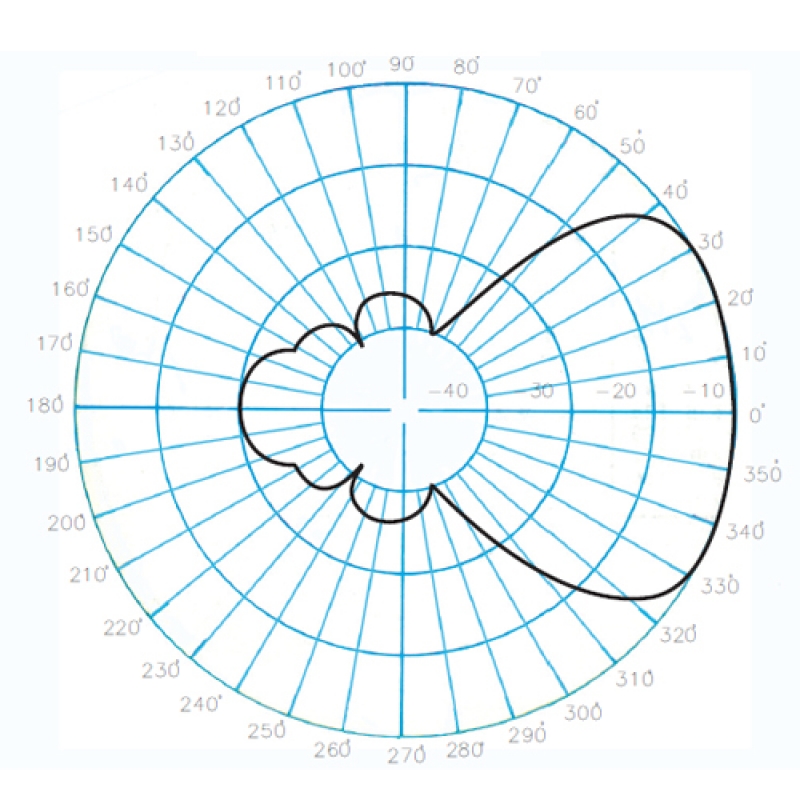

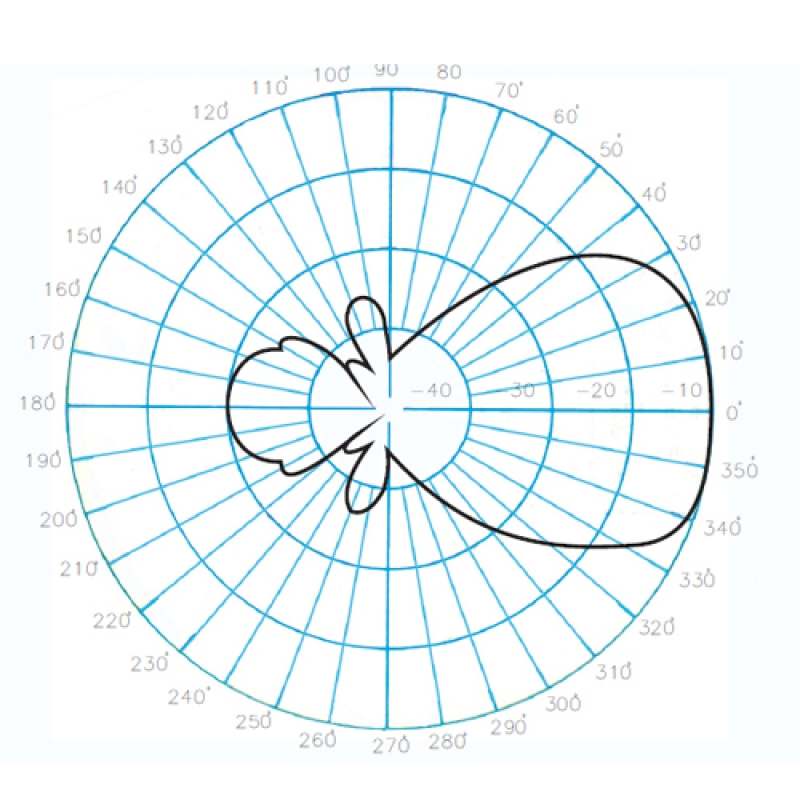

TAGRA AUC-6C to 6-elementowa kierunkowa antena Yagi UHF przeznaczona do pracy w zakresie 430–445 MHz. Dzięki kierunkowej charakterystyce promieniowania antena skupia energię w określonym kierunku, co pozwala uzyskać wysoki poziom sygnału w systemach wymagających ukierunkowanej łączności.

Antena oferuje zysk 10 dBd (12,15 dBi) oraz impedancję 50 Ω, dzięki czemu nadaje się do profesjonalnych instalacji radiowych pracujących w paśmie UHF. Polaryzację można ustawić pionowo lub poziomo, zależnie od wymagań instalacji.

Solidna konstrukcja do zastosowań zewnętrznych

AUC-6C została wykonana z anodowanego aluminium z certyfikatem QUALANOD. Zastosowanie aluminium zapewnia połączenie niewielkiej masy z odpornością na warunki zewnętrzne.

Konstrukcja została przystosowana do pracy przy obciążeniu wiatrem do 180 km/h. Antena waży około 1,7 kg, a jej długość wynosi 1,10 m, dzięki czemu pozostaje stosunkowo kompaktowa jak na 6-elementową antenę kierunkową UHF.

Zakresy innych anten kierunkowych AUC-6(X)

• Tagra AUC-6A 400-415 MHz
• Tagra AUC-6B 410-430 MHz
• Tagra AUC-6C 430-445 MHz
• Tagra AUC-6D 445-460 MHz
• Tagra AUC-6T 380-400 MHz

Powyższe anteny (prócz 6C, która jest na stanie), dostępne są na zamówienie. Jeśli potrzebujesz anteny na konkrenty zakres z powyższych dostępnych, napisz e-mail.

Wąski zakres pracy, niwelowane sygnały spoza zakresu danej anteny, łatwy montaż i nie wymaga strojenia.

Specyfikacja AUC6C:

• Zakres częstotliwości: 430-445 MHz
• Zysk 10 dBd (12.15 dBi)
• Moc do 500 W
• Bezpieczna dla urządzeń od ładunków elektrostatycznych: zwarta elektrycznie do masy od strony kabla antenowego
• Impedancja 50 Ohm
• SWR anteny do 1,5:1
• Złącze N gniazdo
• Obciążenie na wiatr 180 km/h
• Strojenie: dopasowanie gamma fabrycznie dopasowana, gotowa do montażu
• Długość anteny 1,1 m
• Waga: 1,7 kg
• Materiał: Anodowane aluminium posiada certyfikat QUALANOD
• Cała konstrukcja jest wykonana z metali, brak tworzyw!
• Długośc elementów 0,33 m

Fabryczne dopasowanie Gamma Match

Antena została wyposażona w Gamma Match, czyli układ służący do dopasowania impedancji anteny do standardu 50 Ω stosowanego w instalacjach radiowych.

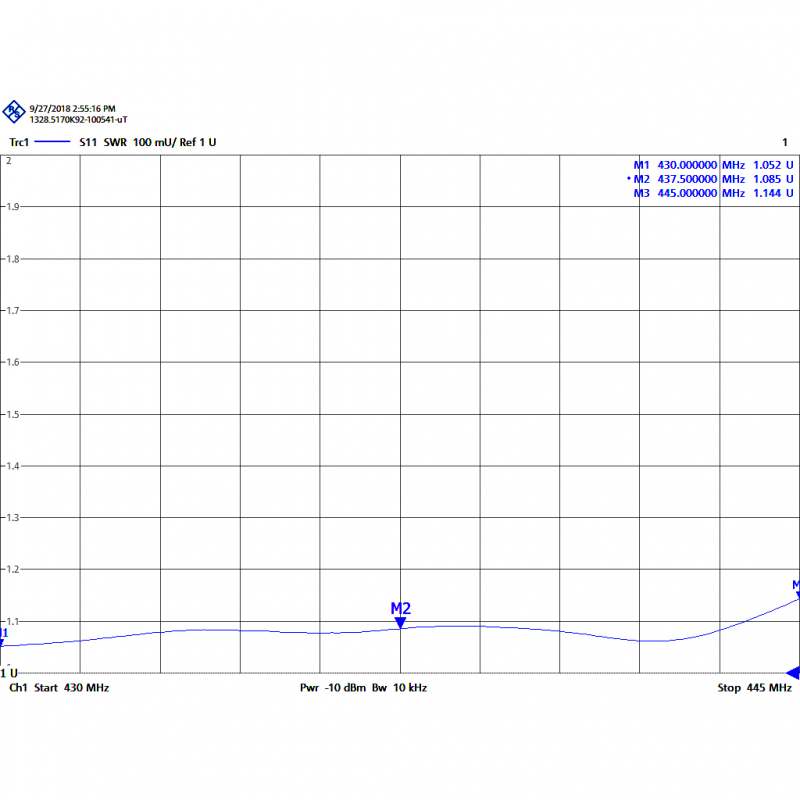

W przeciwieństwie do anten wymagających strojenia po montażu, w tym modelu układ dopasowujący jest fabrycznie ustawiony przez producenta. Z opublikowanej przez TAGRA charakterystyki SWR wynika bardzo dobre dopasowanie w całym deklarowanym zakresie pracy 430–445 MHz – SWR utrzymuje się w przybliżeniu na poziomie 1,1, z niewielkim wzrostem przy górnej granicy pasma.

Oznacza to, że po prawidłowym zmontowaniu anteny użytkownik nie powinien wykonywać dodatkowego strojenia Gamma Match. Wystarczy zamontować antenę zgodnie z instrukcją, podłączyć kabel koncentryczny 50 Ω i można przystąpić do pracy.

Warto pamiętać, że rzeczywiste parametry anteny mogą w niewielkim stopniu zależeć od sposobu montażu, wysokości, masztu oraz obecności metalowych elementów w bezpośrednim otoczeniu. Z tego względu w profesjonalnych instalacjach można dodatkowo zweryfikować SWR po zamontowaniu anteny w docelowym miejscu.

Ochrona i zwarcie dla prądu stałego

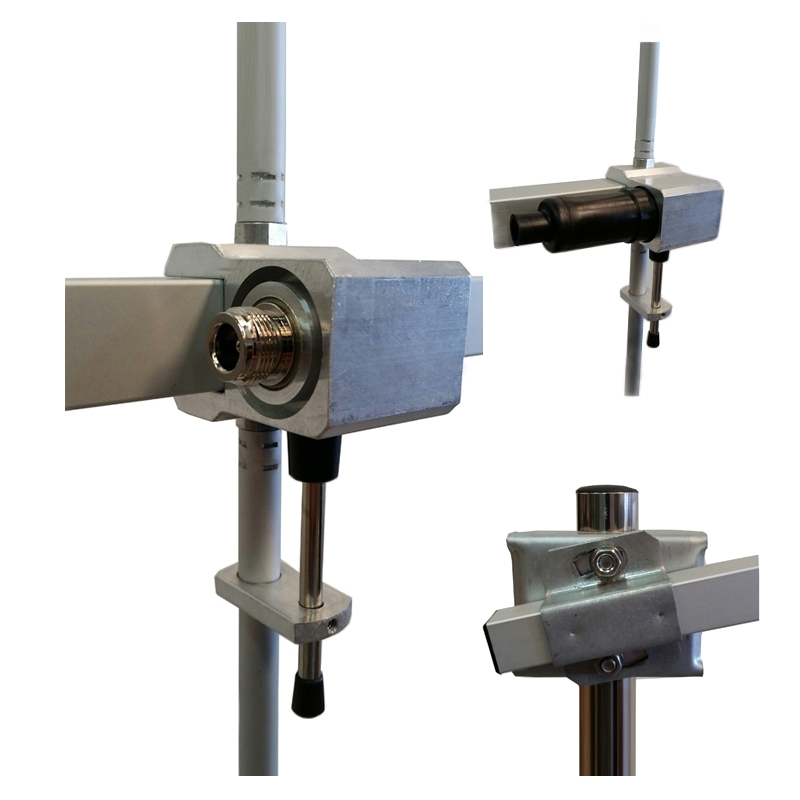

Wejście anteny jest galwanicznie zwarte dla prądu stałego. Zastosowana przy złączu N cewka zapewnia drogę dla DC i ładunków elektrostatycznych do masy, jednocześnie zachowując właściwe warunki pracy anteny dla sygnału UHF.
