Tagra DVC-3/DVC-4/DVC-6/DVC-8 Anteny kierunkowe Yagi – wybór pasma VHF

Anteny Tagra DVC od 2 elementowych po 8-elementowe Yagi

Wybierz z powyższych żądaną antenę kierunkową w zależności od ilości elementów i zakresu pasma VHF. Anteny są wykonane z takich samych materiałów – różnice są w zakresie pasma VHF, ilości elementów, przez to zysku anteny i paru innych elektrycznych wartości – wszystko opisane w danych technicznych – wspólne parametry są na poczatku, następnie różnice są rozpisane na poszczególne modele anten. Przy wyborze anteny – jej pełna nazwa pojawia się pod polem wyboru po lewej stronie: Antena Tagra DVC-itd.

Anteny kierunkowe Yagi VHF TAGRA DVC

Seria TAGRA DVC to profesjonalne, kierunkowe anteny typu Yagi przeznaczone do pracy w pasmach VHF. Dostępne są modele od 2 do 8 elementów, dzięki czemu można dobrać antenę odpowiednio do wymaganej kierunkowości, zysku energetycznego oraz dostępnego miejsca, a w tym i zakresu pasma VHF.

2-elementowe anteny kierunkowe Yagi VHF

• DVC-2AN Zakres 134-148 MHz
• DVC-2BN Zakres 148-160 MHz
• DVC-2CN Zakres 160-174 MHz

3-elementowe anteny kierunkowe Yagi VHF

• DVC-3AN Zakres 134-148 MHz
• DVC-3BN Zakres 148-160 MHz
• DVC-3CN Zakres 160-174 MHz

4-elementowe anteny kierunkowe Yagi VHF

• DVC-4AN Zakres 134-148 MHz
• DVC-4BN Zakres 148-160 MHz
• DVC-4CN Zakres 160-174 MHz

6-elementowe anteny kierunkowe Yagi VHF

• DVC-6AN Zakres 134-148 MHz
• DVC-6BN Zakres 148-160 MHz
• DVC-6CN Zakres 160-174 MHz

8-elementowe anteny kierunkowe Yagi VHF

• DVC-8AN Zakres 134-148 MHz
• DVC-8BN Zakres 148-160 MHz
• DVC-8CN Zakres 160-174 MHz

Dane techniczne anten Yagi DVC A B C

• Zakresy: A-134-148 MHz B-148-160 MHz C-160-174 MHz
• Typ anten Yagi (kierunkowe)
• Polaryzacja pionowa i pozioma
• Materiał Aluminium anodowane (certyfikat QUALANOD)
• Wytrzymałość na wiatr 180 km/h
• Zakres temperatur od -10°C do 50°C
• Zabezpieczenie elektryczne dla ładunków elektrostatycznych
• Typ dopasowania Gamma match
• Impedancja 50 Ω
• Uchwyt montażowy W zestawie
• Średnica masztu 30–45 mm
• Moc 500 W
• Typ złącza N (żeńskie)

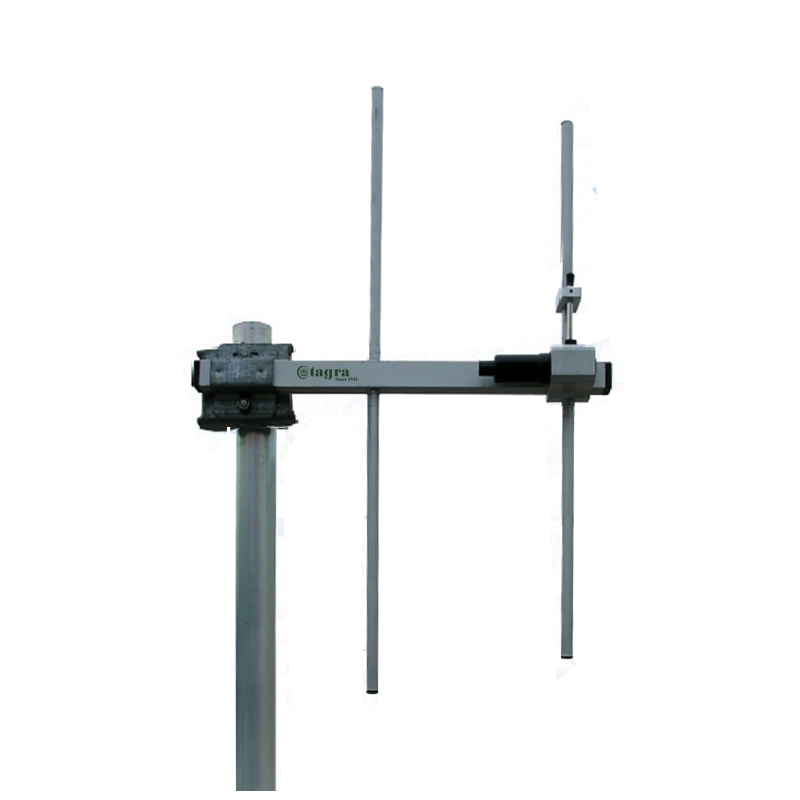

• Dla anten 2-elementowych DVC 2AN 2BN i 2CN
  • Długość promiennika 0,70 m
  • Liczba elementów 2
  • Zysk 5 dBd (7,15 dBi)
  • Współczynnik SWR 1,3:1
  • Stosunek promieniowania przód/tył 18 dB
  • Długość elementu 0,96 m
  • Długość 0,70 m
  • Waga 2,10 kg

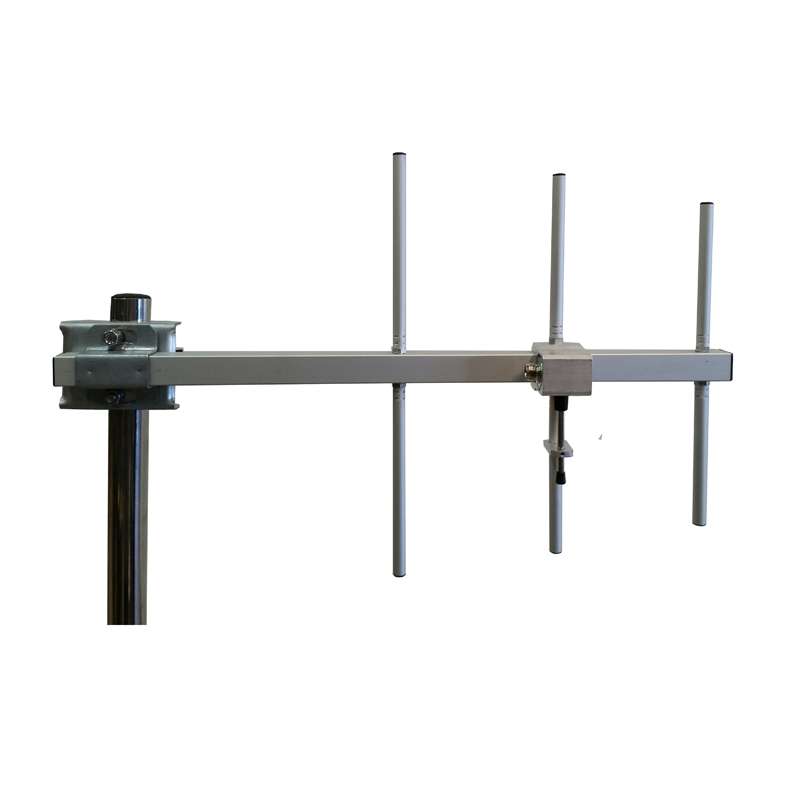

• Dla anten 3-elementowych DVC 3AN 3BN i 3CN
  • Liczba elementów 3
  • Zysk 6 dBd (8,15 dBi)
  • Długość promiennika 0,97 m
  • Stosunek przód-tył 18 dB
  • Współczynnik S.W.R. 1,3:1
  • Długość elementu 1,13 m
  • Długość 0,97 m
  • Waga 1,48 kg

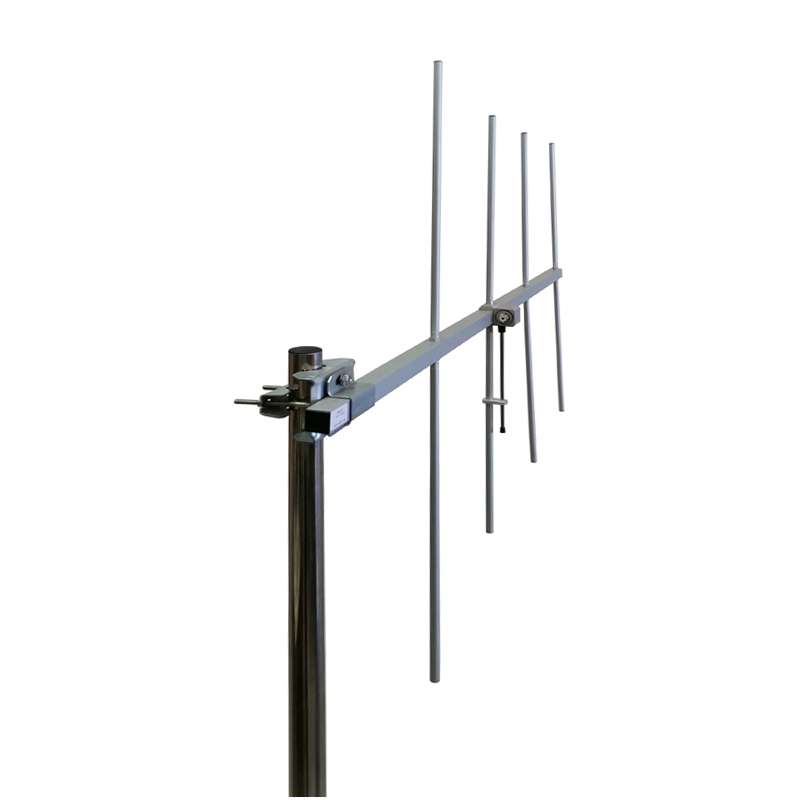

• Dla anten 4-elementowych DVC 4AN 4BN i 4CN
  • Liczba elementów 4
  • Zysk 7 dBd (9,15 dBi)
  • Współczynnik SWR 1,3:1
  • Długość promiennika 1,3 m
  • Stosunek przód-tył 18 dB
  • Długość elementu 1,09 m
  • Długość całkowita 1,30 m
  • Waga 2,10 kg
• Dla anten 6-elementowych DVC 6AN 6BN i 6CN
  • Liczba elementów 6
  • Zysk 10 dBd (12,15 dBi)
  • Współczynnik S.W.R. 1,5:1
  • Długość promiennika 2 m
  • Stosunek promieniowania przód/tył 16 dB
  • Długość elementu 0,96 m
  • Długość całkowita 2,00 m
• Dla anten 8-elementowych DVC 8AN 8BN i 8CN
  • Liczba elementów 8
  • Zysk 11 dBd (13,15 dBi)
  • Współczynnik S.W.R. 1,5:1
  • Długość promiennika 2 m
  • Stosunek promieniowania przód/tył 16 dB
  • Długość elementu 0,96 m
  • Długość całkowita 2,20 m
  • Waga 2,25 kg

Dobór liczby elementów

2 elementy – kompaktowa antena o niewielkich wymiarach, odpowiednia gdy potrzebna jest podstawowa kierunkowość przy ograniczonej przestrzeni.

3–4 elementy – dobry kompromis pomiędzy wymiarami anteny, zyskiem i kierunkowością. Uniwersalne rozwiązanie do wielu zastosowań VHF.

6 elementów – większy zysk i wyraźniejsza charakterystyka kierunkowa, szczególnie przy łącznościach na większych odległościach.

8 elementów – maksymalna kierunkowość i wysoki zysk w ramach serii DVC; rozwiązanie przeznaczone przede wszystkim do zastosowań, w których istotna jest maksymalna koncentracja energii w wybranym kierunku.

Materiały zastosowane w antenach DVC

Jak napisane na początku – aluminium anodyzowane  ( do tego podparcie certyfikatem jakości). Jednak zwróć uwagę na konstrukcję tych anten – NIE posiadają żadnego tworzywa które przytrzymuje elementy. Wszytko jest z METALU – ultrafiolet mu nie groźny. Konstrukcja całkowita z metalu to montaż anteny na lata. Nawet skrzynka/obudowa ze złączem antenowym jest wykonana z metalu!

Polaryzacja

Antena może być zamontowana zarówno w polaryzacji pionowej (V), jak i poziomej (H). Należy dobrać polaryzację anteny do polaryzacji stacji, z którą ma współpracować.

Zastosowanie

Anteny TAGRA DVC mogą być stosowane w profesjonalnych i amatorskich systemach łączności VHF, między innymi do:

• łączności punkt–punkt,

• stacji bazowych,

• przemienników i systemów radiokomunikacyjnych,

• zwiększenia zasięgu łączności,

• pracy w warunkach wymagających anteny o wysokiej kierunkowości.

Uwaga: poszczególne modele anten DVC różnią się zakresem częstotliwości, liczbą elementów, zyskiem, długością oraz pozostałymi parametrami. Przed zakupem należy wybrać odpowiedni model.
