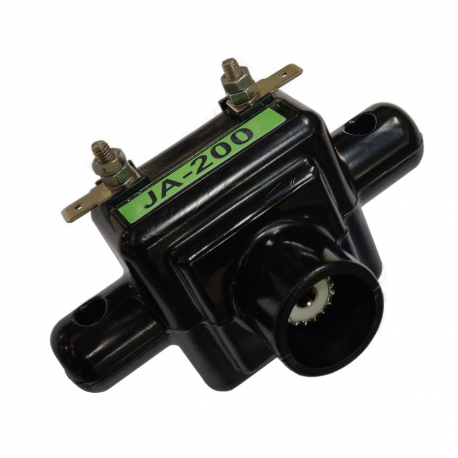

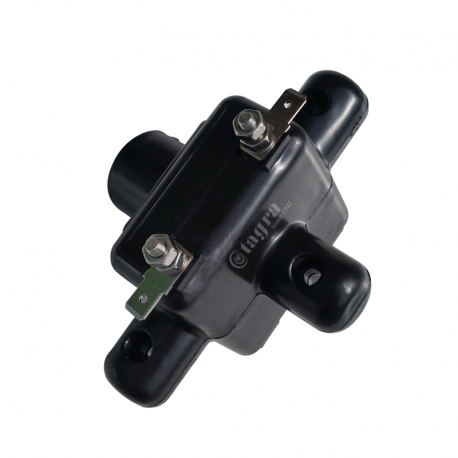

Tagra JA-200 Balun 1:6

Tagra JA-200 Balun 1 kW

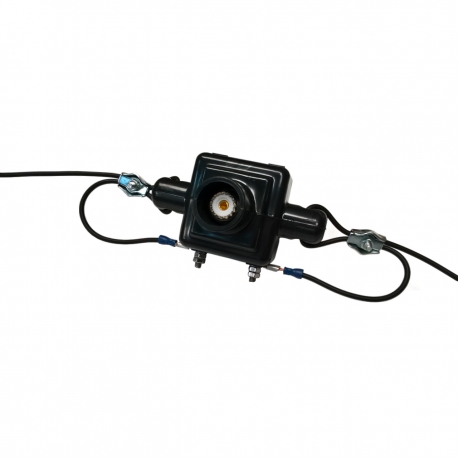

Balun 1:6 do anten dipolowych na drutach. Jak na urządzeni przejmuje sporą moc do: 1 kW. Balun dla tych co tworząsami anteny, lub chcą podnieść moc poprzedniego baluna 1:6 z np: 100~300 W do 1kW przy wzmacniaczach Acom1010 / Ameritron AL811 / HX / Acom 500/700 S oraz DIY.

Dane techniczne baluna Tagra JA200

• JA-200 jest samodzielnym balunem 1:6.
• Impedancja po stronie koncentryka: 50 Ω.
• Moc: 1000 W.
• Impedancja 50 omów.
• Złącze: UHF/PL gniazdo (PL żeńskie).
• Długość samego urządzenia: 0,08 m, czyli 8 cm.
• Temperatura (°C) od -10º do 50º.
• Znosi obciążenie wiatrem 150 km/h.
• Materiał PVC
• Długość 0,08 m
• Masa: 0,18 kg.

W tych balunach dopasowanie impedancji uzyskuje się poprzez połączenie kabli koncentrycznych przyciętych na wielokrotność λ/4. Baluny te działają w bardzo wąskim zakresie częstotliwości (kilka jednostek procentowych), co w rzeczywistości przekształca je w filtry:

Baluny z kabla koncentrycznego są stosowane głównie w paśmie VHF lub UHF, ponieważ w paśmie HF długość kabla (kilkadziesiąt metrów) byłaby niepraktyczna.

Z kolei w paśmie VHF lub UHF stosuje się kable o długości od kilku centymetrów do jednego metra.
