Anteny UHF Tagra KAD profesjonalna komunikacja radiowa 380-470 MHz

Tagra KAD-460 Antena dookólna TETRA – bazowa z wariantami częstotliwości

Seria Tagra KAD-xxx to profesjonalne anteny UHF przeznaczone do współpracy z radiotelefonami i systemami łączności radiowej pracującymi w zakresie 380–470 MHz. Poszczególne warianty serii są dostrojone do określonych zakresów częstotliwości, dzięki czemu można dobrać antenę odpowiednią do konkretnego systemu lub radiotelefonu.

Wybierz opcję z żądanym zakresem częstotliwości, aby dokonać zakupu. Wszystkie anteny mają takie samo wzmocnienie, tak samo są zbudowane, jak i sposób mocowania – różnią się TYLKO zakresem działania w paśmie UHF. Dzięki zawężeniu pasma i wzmocnieniu tylko w wybranym zakresie – reszta sygnałów bedzie silnie tłumiona – jest to ważne dla zakresu UHF gdzie pracuje mnóstwo różnych nadajników komercyjnych, mogących przeszkadzać w prawidłowych transmisjach/łącznościach.

Wybór anten:

• KAD – 380 Bazowa Włókno szklane Zakres 380 – 400 MHz Gniazdo N Pionowa Zysk 5.5dBd + Uchwyt
• KAD – 400 Bazowa Włókno szklane Zakres 380 – 400 MHz Gniazdo N Pionowa Zysk 5.5dBd + Uchwyt
• KAD – 420 Bazowa Włókno szklane Zakres 380 – 400 MHz Gniazdo N Pionowa Zysk 5.5dBd + Uchwyt
• KAD – 430 Bazowa Włókno szklane Zakres 380 – 400 MHz Gniazdo N Pionowa Zysk 5.5dBd + Uchwyt
• KAD – 440 Bazowa Włókno szklane Zakres 380 – 400 MHz Gniazdo N Pionowa Zysk 5.5dBd + Uchwyt
• KAD – 460 Bazowa Włókno szklane Zakres 380 – 400 MHz Gniazdo N Pionowa Zysk 5.5dBd + Uchwyt

Anteny KAD-xxx znajdują zastosowanie w profesjonalnych systemach łączności, m.in. w radiotelefonach wykorzystywanych przez służby mundurowe, ratownicze, ochronę, przemysł, wojsko oraz znajdzie się także zakres dla użytkowników pasma radioamatorskiego.

Antena bazowa dookólna UHF TAGRA KAD TETRA to profesjonalne anteny stacjonarne przeznaczone do pracy w systemach radiokomunikacyjnych wykorzystujących pasmo UHF. Seria KAD dostępna jest w kilku wariantach częstotliwościowych, dzięki czemu można dobrać antenę do wymaganego zakresu pracy.

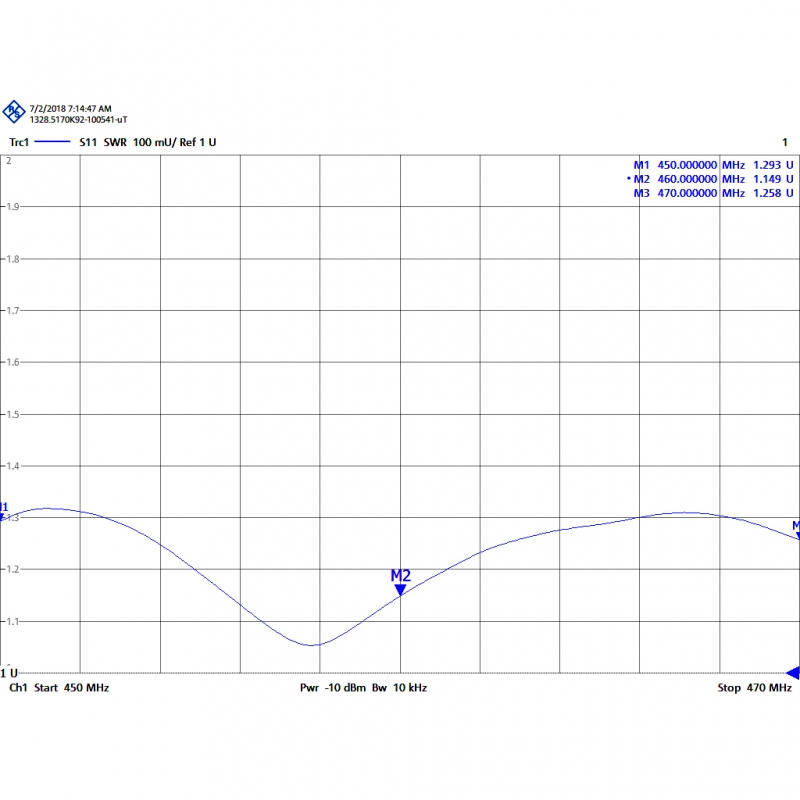

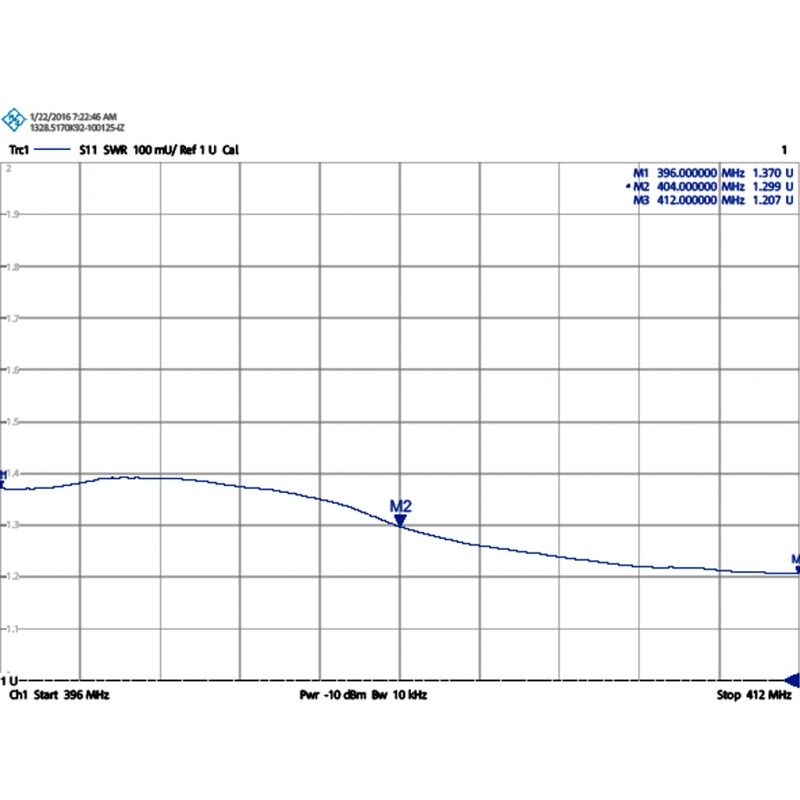

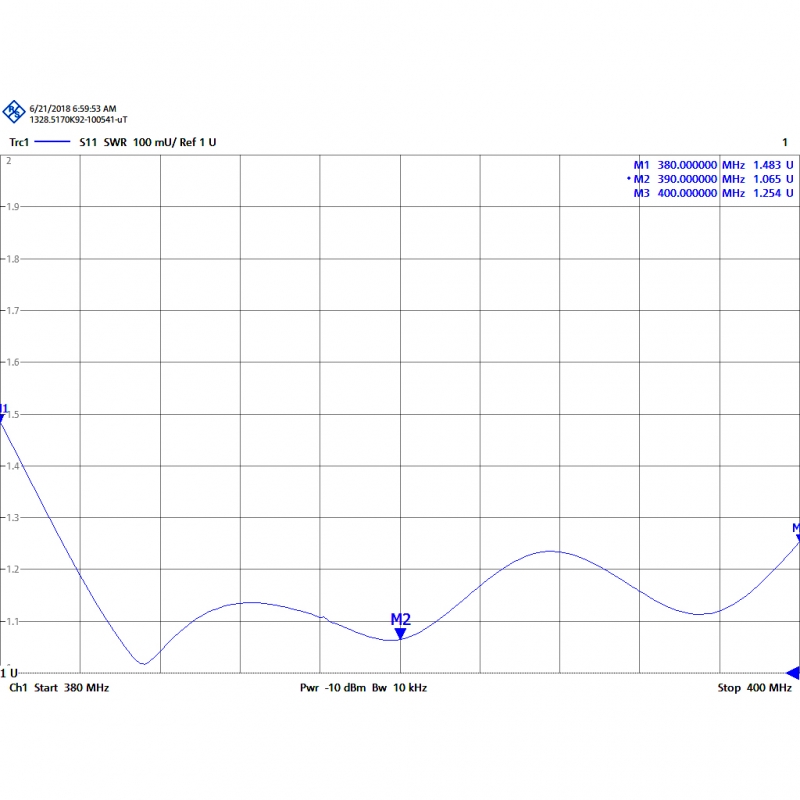

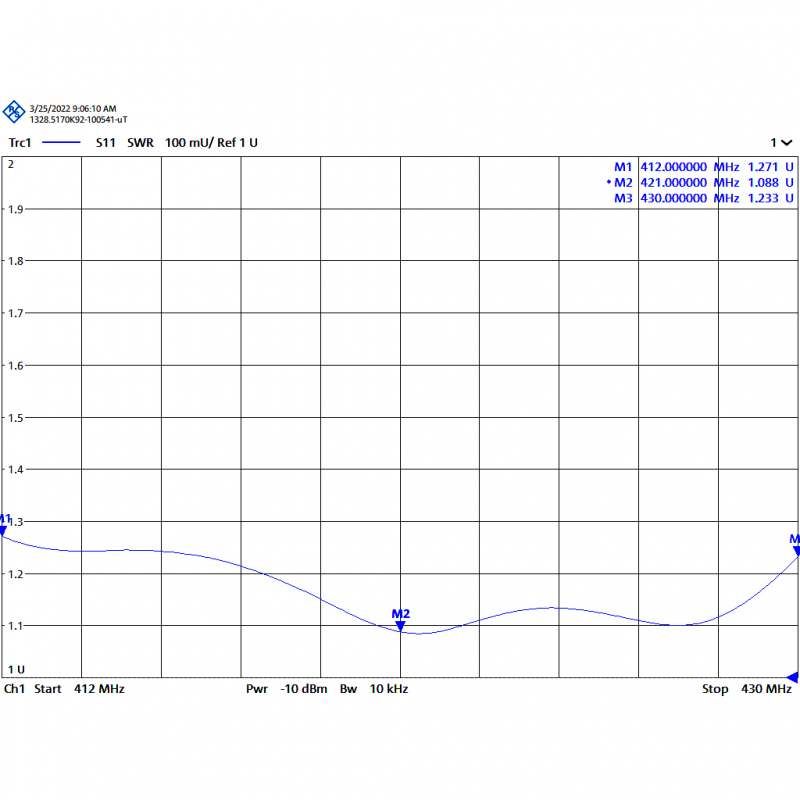

W zależności od wybranego wariantu antena pracuje w zakresie 380–400 MHz, 396–412 MHz, 412–430 MHz, 420–440 MHz, 430–450 MHz lub 450–470 MHz. Poszczególne wersje różnią się przede wszystkim dostrojonym zakresem częstotliwości, natomiast ich konstrukcja i podstawowe parametry pozostają takie same.

Każda antena wykorzystuje konstrukcję double dipole collinear, która zapewnia dookólną charakterystykę promieniowania i polaryzację pionową. Standardowo antena wyposażona jest w złącze N żeńskie na krótkim przewodzie, wykonana z włókna szklanego i dostarczana z uchwytem ze stali nierdzewnej.

Zakres UHF obejmujący częstotliwości 380–470 MHz pozwala wykorzystać odpowiednie warianty anten KAD-xxx w wielu popularnych systemach i standardach łączności cyfrowej oraz analogowej, w zależności od częstotliwości pracy danego systemu. Anteny mogą być stosowane w rozwiązaniach wykorzystujących m.in. DMR, dPMR, TETRA oraz analogową łączność FM – pod warunkiem dobrania wariantu o właściwej częstotliwości.

Specyfikacja anten (oprócz zakresu) jest taka sama:

• Rura i uchwyt ze stali nierdzewnej (INOX)
• Długość 2,65 m
• Antena dookólna UHF
• Typ Kolinearna (układ dwóch dipoli)
• Moc 500 W
• Zysk 5,5 dBd (7,65 dBi)
• Impedancja 50 Ω
• Materiał Włókno szklane
• Współczynnik S.W.R. 1,2:1
• Typ złącza N (żeńskie)
• Polaryzacja Pionowa
• Wytrzymałość na wiatr 180 km/h
• Zakres temperatur (°C) od -40° do 60°
• Regulacja Fabrycznie dostrojona
• Średnica masztu 0,030–0,045 m
• Uchwyt W zestawie (model SIX-352)
• Typ kabla RG-213
• Waga 1,48 kg
• Wymiary opakowania 2,7 x 0,1 x 0,1 m
• Waga z opakowaniem 2,64 kg

Profesjonalne anteny KAD Tagra

Anteny z prefiksem KAD są przygotowane do pracy w pasmach komercyjnych, radioamatorskich, służb niezależnie czy to FM, DMR, dPMR, czy TETRA.

Zastosowanie anten Tagra KAD-xxx

Anteny z serii KAD-xxx są przeznaczone do zastosowań, w których istotne są odpowiednie parametry radiowe, właściwe dopasowanie do częstotliwości oraz niezawodna praca radiotelefonu. Mogą być wykorzystywane m.in. w:

• radiotelefonach profesjonalnych UHF,

• systemach łączności DMR,

• systemach dPMR,

• sieciach TETRA,

• analogowej łączności radiowej FM,

• radiotelefonach używanych przez służby i zespoły ratownicze,

• systemach łączności dla ochrony i bezpieczeństwa,

• zastosowaniach przemysłowych i technicznych,

• profesjonalnej łączności terenowej,

• sprzęcie wykorzystywanym przez radioamatorów,

• innych systemach radiowych pracujących w odpowiednim zakresie UHF.

Dobierz odpowiednią częstotliwość

Seria KAD-xxx obejmuje kilka wariantów częstotliwościowych. Przy wyborze anteny należy kierować się przede wszystkim częstotliwością pracy radiotelefonu lub systemu radiowego, a nie wyłącznie jego nazwą czy zastosowaniem.

Dla przykładu antena przeznaczona do określonego fragmentu pasma UHF będzie właściwym wyborem dla urządzenia pracującego w odpowiadającym jej zakresie częstotliwości.

Zakres rodziny anten: 380–470 MHz UHF.

Jeżeli znasz częstotliwość pracy swojego radiotelefonu lub systemu, wybierz odpowiedni wariant KAD-xxx z listy produktu.

Profesjonalna antena UHF do radiotelefonu

Tagra KAD-xxx to rozwiązanie dla użytkowników, którzy potrzebują odpowiednio dobranej anteny do profesjonalnej łączności radiowej UHF. Szeroki zakres dostępnych wariantów umożliwia dopasowanie anteny do różnych częstotliwości wykorzystywanych w systemach TETRA, DMR, dPMR, FM oraz innych systemach radiowych pracujących w zakresie obsługiwanym przez dany wariant.

Uwaga: kompatybilność anteny należy określać na podstawie częstotliwości pracy oraz parametrów konkretnego wariantu. Sam fakt, że urządzenie wykorzystuje standard DMR, TETRA, dPMR lub FM, nie oznacza automatycznie kompatybilności z każdą anteną UHF.
