Tagra MAX/ R-MAX 390/400/410/425/430/440/450/460 warianty anten UHF TETRA 372-492 MHz

Anteny bazowe TAGRA MAX UHF – anteny dookólne i TETRA

Anteny bazowe TAGRA MAX UHF to profesjonalne anteny przeznaczone do pracy w systemach łączności radiowej w pasmach UHF i TETRA. Seria obejmuje modele o różnych zakresach częstotliwości i zyskach energetycznych, dzięki czemu można dobrać antenę do wymagań konkretnej instalacji radiowej.
Anteny TAGRA MAX zostały zaprojektowane z myślą o zastosowaniach bazowych, w których istotne są stabilne parametry elektryczne, odpowiednia odporność mechaniczna oraz możliwość montażu na maszcie. W zależności od modelu zastosowano konstrukcję kolinearną z podwójnym dipolem, elementy aluminiowe i włókno wzmacniające lub obudowę z włókna.

Wybór anten Tagra MAX pasmo UHF

• 0 dB zysku
  • MAX – 390/0 ALUMINIUM + FIBERGLASS 370-430 MHz gniazdo N praca H (pozioma) TETRA – UHF
  • MAX – 425/0 ALUMINIUM + FIBERGLASS 410-460 MHz gniazdo N praca H (pozioma)
  • MAX – 460/0 ALUMINIUM + FIBERGLASS 430-490 MHz gniazdo N praca H (pozioma)
• 3 dB zysku
  • MAX – 390/3 ALUMINIUM + FIBERGLASS 380-400 MHz gniazdo N praca H (pozioma) TETRA – UHF
  • MAX – 410/3 ALUMINIUM + FIBERGLASS 400-420 MHz gniazdo N praca H (pozioma)
  • MAX – 430/3 ALUMINIUM + FIBERGLASS 420-440 MHz gniazdo N praca H (pozioma)
  • MAX – 440/3 ALUMINIUM + FIBERGLASS 430-450 MHz gniazdo N praca H (pozioma)
  • MAX – 450/3 ALUMINIUM + FIBERGLASS 440-460 MHz gniazdo N praca H (pozioma)
• 5,5 dBd zysku
  • MAX – 390 ALUMINIUM + FIBERGLASS 380-400 MHz gniazdo N praca H (pozioma) TETRA – UHF
  • MAX – 400 ALUMINIUM + FIBERGLASS 396-412 MHz gniazdo N praca H (pozioma)
  • MAX – 420 ALUMINIUM + FIBERGLASS 412-430 MHz gniazdo N praca H (pozioma)
  • MAX – 440 ALUMINIUM + FIBERGLASS 430-450 MHz gniazdo N praca H (pozioma)
  • MAX – 460 ALUMINIUM + FIBERGLASS 450-470 MHz gniazdo N praca H (pozioma)
• 5,5 dBd zysku wzmocniona
  • R – MAX – 400 ALUMINIUM + FIBERGLASS 396-412 MHz gniazdo N praca H (pozioma)
  • R – MAX – 420 ALUMINIUM + FIBERGLASS 412-430 MHz gniazdo N praca H (pozioma)
  • R – MAX – 440 ALUMINIUM + FIBERGLASS 430-450 MHz gniazdo N praca H (pozioma)
  • R – MAX – 460 ALUMINIUM + FIBERGLASS 450-470 MHz gniazdo N praca H (pozioma)

Oferta obejmuje anteny o zysku 0 dBd, 3 dBd oraz 5,5 dBd. Poszczególne warianty różnią się również mocą dopuszczalną, długością, masą i obsługiwanym zakresem częstotliwości. Dostępne są między innymi anteny do pasm 380–400 MHz, 396–412 MHz, 412–430 MHz, 430–450 MHz i 450–470 MHz, a także modele o szerszym zakresie pracy.

Seria TAGRA MAX UHF sprawdzi się przy budowie i rozbudowie profesjonalnych instalacji antenowych, w których wymagane jest dopasowanie anteny do częstotliwości pracy systemu oraz parametrów nadajnika i odbiornika.

Dane techniczne anten MAX Tagra

• Wspólne cechy serii TAGRA MAX UHF
• Producent: TAGRA
• Seria: MAX UHF / TETRA
• Rodzaj: anteny bazowe
• Impedancja: 50 Ω
• Polaryzacja: pionowa

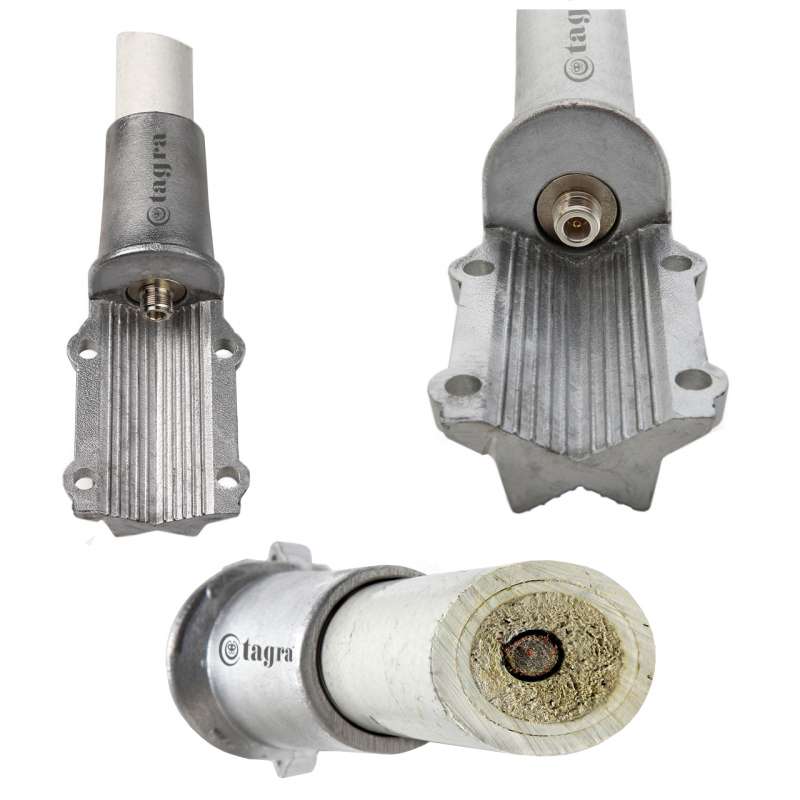

• Złącze antenowe: N żeńskie
• Średnica masztu: 30–58 mm
• Regulacja: antena dostrojona fabrycznie

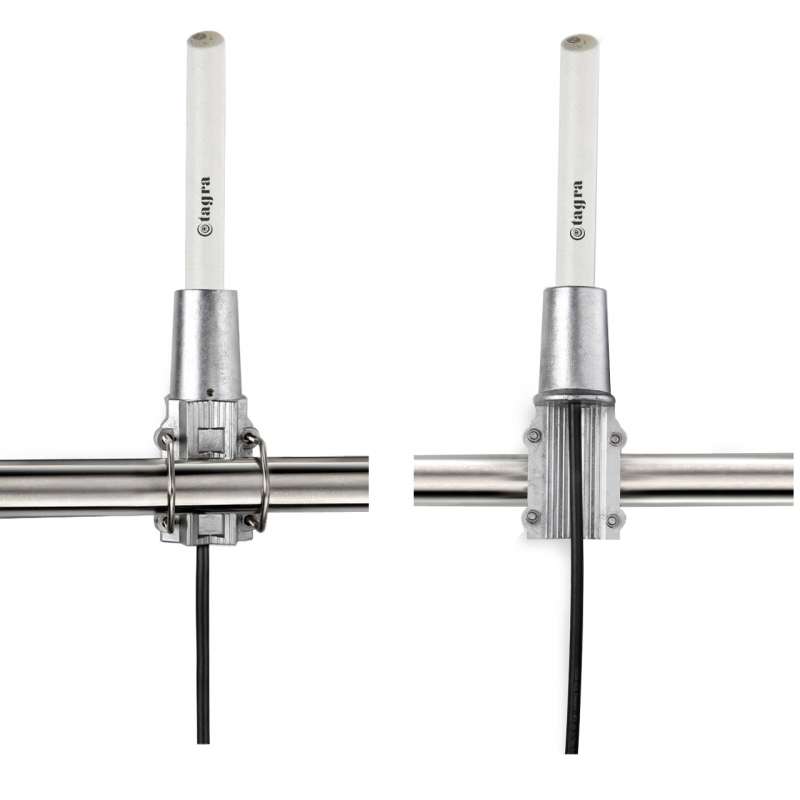

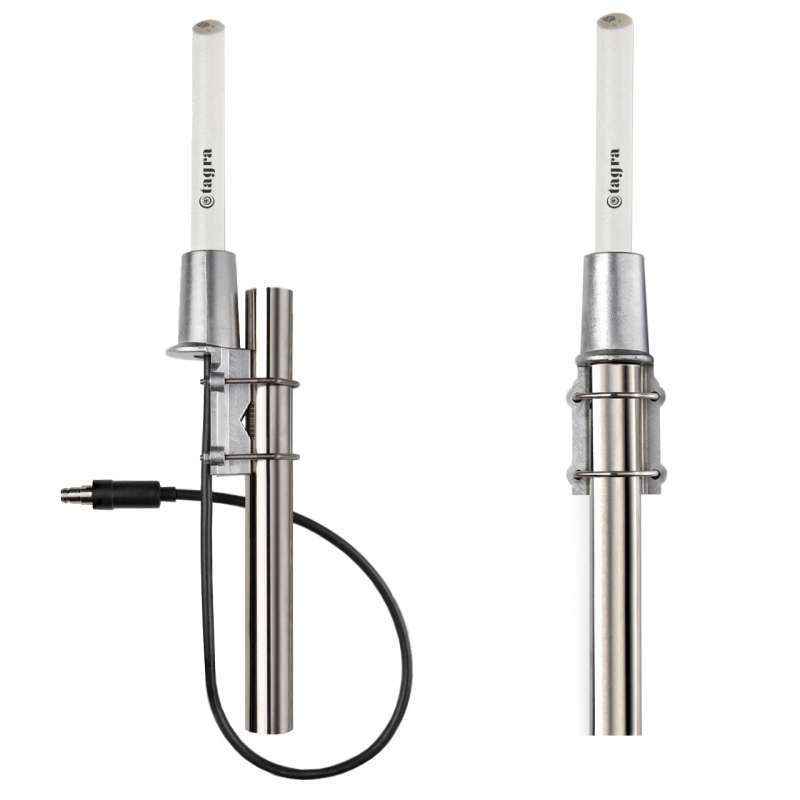

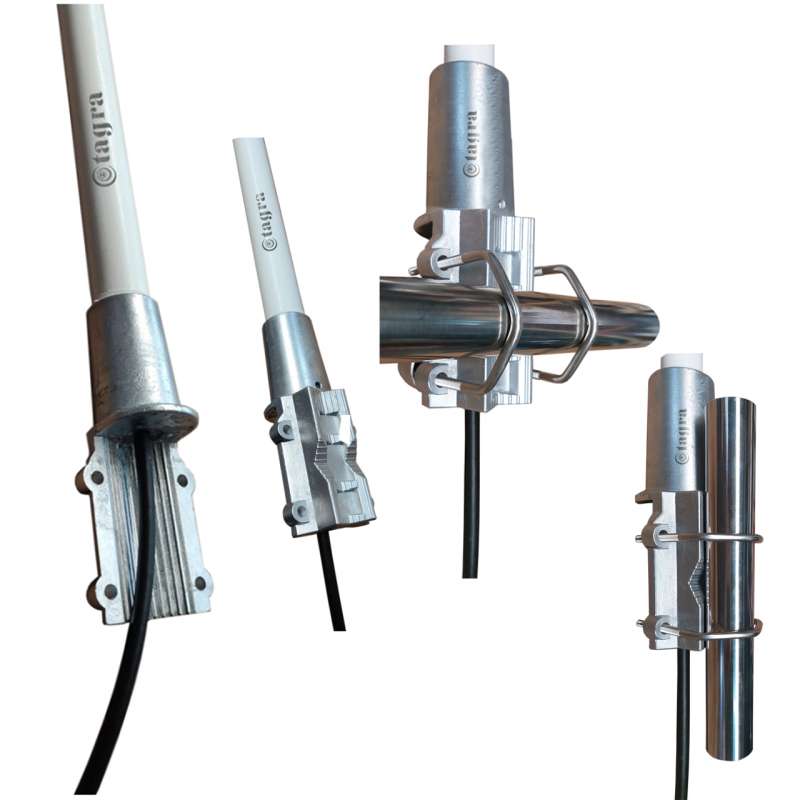

• Mocowanie: wspornik w zestawie
• Odporność na wiatr: do 180 km/h w standardowej serii MAX
• Temperatura pracy: zazwyczaj od −40°C do +60°C; model MAX-390 ma zakres do +70°C
• Szczegółowe parametry zależą od wybranego wariantu. Materiał wykonania, dopuszczalna moc, zysk, długość oraz masa zostały podane w poszczególnych grupach poniżej.
• Anteny TAGRA MAX o zysku 0 dBd (2,15 dBi)
• Modele o zysku 0 dBd przeznaczone są do instalacji, w których istotna jest praca dookólna i dobór anteny do określonego pasma częstotliwości.
• Dostępne modele anten:
  • MAX-390/0 – 372–430 MHz, TETRA
  • MAX-425/0 – 410–460 MHz, UHF
  • MAX-460/0 – 430–490 MHz, UHF
• Parametry wspólne grupy:
• Zysk: 0 dBd (2,15 dBi)
• Impedancja: 50 Ω
• Polaryzacja: pionowa
• Złącze: N żeńskie
• Długość: 0,60 m
• Średnica masztu: 30–58 mm
• Różnice między modelami:
• MAX-390/0: moc 150 W, konstrukcja kolinearna z podwójnym dipolem, aluminium i włókno, kabel RG-213, masa 2,40 kg, współczynnik SWR 1,2:1.
• MAX-425/0: moc 100 W, konstrukcja dookólna, włókno w kolorze białym, masa 2,00 kg, współczynnik SWR 1,5:1.
• MAX-460/0: moc 100 W, konstrukcja dookólna, włókno w kolorze białym, masa 2,00 kg, współczynnik SWR 1,2:1.
• Anteny TAGRA MAX o zysku 3 dBd (5,15 dBi)
• Modele o zysku 3 dBd to anteny bazowe o konstrukcji kolinearnej z podwójnym dipolem. Łączą kompaktową długość z parametrami odpowiednimi do profesjonalnych systemów łączności radiowej.
• Dostępne modele:
  • MAX-390/3 – 380–400 MHz, TETRA
  • MAX-410/3 – 400–420 MHz, UHF
  • MAX-430/3 – 420–440 MHz, UHF
  • MAX-440/3 – 430–450 MHz, UHF
  • MAX-450/3 – 440–460 MHz, UHF
• Wspólne parametry techniczne:
• Zysk: 3 dBd (5,15 dBi)
• Moc: 150 W
• Typ: konstrukcja kolinearna z podwójnym dipolem
• Impedancja: 50 Ω
• Materiał: aluminium i włókno
• Współczynnik SWR: 1,2:1
• Złącze: N żeńskie
• Polaryzacja: pionowa
• Odporność na wiatr: 180 km/h
• Temperatura pracy: od −40°C do +60°C
• Średnica masztu: 30–58 mm
• Mocowanie: wspornik w zestawie
• Kabel: RG-213
• Długość: 1,70 m
• Masa: 2,40 kg
• Dostępne modele anten:
  • MAX-390 – 380 – 400 MHz  TETRA – UHF moc 500 W temperatura do 70°C
  • MAX-400 – 396 – 412 MHz UHF
  • MAX-420 – 412 – 430 MHz UHF
  • MAX-440 – 430 – 450 MHz UHF
  • MAX-460 – 450 – 470 MHz UHF
• Wspólne parametry techniczne:
• Zysk: 5,5 dBd (7,65 dBi)
• Moc: 150 W (różnica tylko dla MAX390)
• Typ: konstrukcja kolinearna z podwójnym dipolem
• Impedancja: 50 Ω
• Materiał: aluminium i włókno
• Współczynnik SWR: 1,2:1
• Złącze: N żeńskie
• Polaryzacja: pionowa
• Odporność na wiatr: 190 km/h
• Temperatura pracy: od −40°C do +60°C (różnica tylko dla MAX390)
• Średnica masztu: 30–58 mm
• Mocowanie: wspornik w zestawie
• Kabel: RG-213
• Długość: 2,45 m
• Masa: 3,40 kg
• Dostępne modele anten:
  • R-MAX-400 – 396–412 MHz
  • R-MAX-420 – 412–430 MHz
  • R-MAX-440 – 430–450 MHz
  • R-MAX-460 – 450–470 MHz
• Wspólne parametry techniczne:
• Wzmocniona konstrukcja włókna szklanego
• Zysk: 5,5 dBd (7,65 dBi)
• Moc: 150 W (różnica tylko dla MAX390)
• Typ: konstrukcja kolinearna z podwójnym dipolem
• Impedancja: 50 Ω
• Materiał: aluminium i włókno
• Współczynnik SWR: 1,2:1
• Złącze: N żeńskie
• Polaryzacja: pionowa
• Odporność na wiatr: 190 km/h
• Temperatura pracy: od −40°C do +60°C (różnica tylko dla MAX390)
• Średnica masztu: 30–58 mm
• Mocowanie: wspornik w zestawie
• Kabel: RG-213
• Długość: 2,45 m
• Masa: 3,40 kg
