AVAIR AV33 – Uchwyt relingowy do anteny

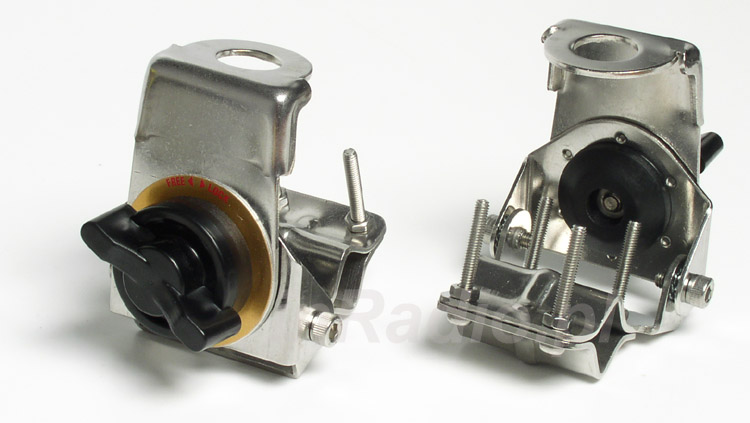

AVAIR AV-33 Uchwyt relingowy antenowy

Uchwyt AV-33 AVAIR regulowany w dwóch płaszczyznach do montażu na relingu lub na słupku lusterka, wykonany ze stali nierdzewnej. Uchwyt relingowy AV33 pozwala na zamontowanie anteny bez konieczności wiercenia otworów w karoserii. Możliwoś0ć montowania w pionie, poziomie i pod skosem. Średnica otworu na antenę wynosi 16mm.

Dane techniczne uchwytuAV33:

• Regulacja w 2 osiach:
  • Za pomocą śrub/wkrętów na klucz8 lub śrubokręt PH2
  • Za pomocą śruby motylkowej
• Skokowa regulacja pochylenia anteny za pomocą śruby motylkowej
• Płynna regulacja w drugiej osi
• Mocowanie za pomocą 4 śrub M4 i nakrętkami
• Długość śrub:
  • Całkowita: 30mm
  • Po odjęciu szerokości blach i nakrętki zostaje: 22mm
• Maksymalny reling (lub innego rodzaju profil) na jaki da się zainstalować uchwyt:
  • 40mm między wysuniętymi najdalej krawędziami profilu
  • 35mm między bocznymi ściankami profilu
• Wyprofilowany uchwyt do montażu na reling
• Minimalny rozmiar relingu:kwadrat 15 x 15mm
• Otwór pod gniazdo antenowe: 16mm
• 4 śruby mocujące uchwyt do relinhu
• Rozstaw śrub:
  • 27mm
  • 36mm
• Uchwyt w kształcie litery L
• Dlugość górnej częsci uchwytu: 36mm
• Długość uchwytu dolnej części  (bok)  :60mm
• Całość zrobiona z mocnej blachy 2mm’
