RM BLA-300 PLUS – Wzmacniacz Mocy KF

W to miejsce wprowadzono lepszy model: BLA-350PLUS

Informacje dodatkowe

Producent

Brak w magazynie

0,00  netto: 0,00

Brak w magazynie

Uwaga: Model ten nie jest już oferowany. W to miejsce wprowadzono lepszy i nowocześniejszy model: BLA-350PLUS

RM BLA-300 Wzmacniacz mocy KF z filtrami pasmowymi

BLA-300 jest tranzystorowym wzmacniaczem stacjonarnym, pokrywający wszystkie pasma KF od 160m do 10m. Dobrze współpracuje z transceiverami QRP typu FT-817, IC-703 itp. dając na wyjściu powyżej 100W. Wyposażony w podświetlony wskaźnik mocy wyjściowej oraz dobre zabezpieczenie dla zbyt dużej mocy sterującej.

Wzmacniacz BLA-300 posiada filtry wyjściowe dobrze tłumiące zakłócenia tzw harmoniczne. BLA-300 nie potrzebuje czasu do rozgrzewania – wystarczy włączyć i można od razu pracować z pełną mocą. Wzmacniacz nie wymaga strojenia wstępnego jak jest we wzmacniaczach lampowych. Największa moc wyjściowa wynosi 300W, a dopuszczalna moc wejściowa to około 30W. We wzmacniaczu można włączyć przedwzmacniacz z regulacją dostrojenia dla odbioru.

Opis wzmacniacza mocy BLA-300 z przedwzmacniaczem:

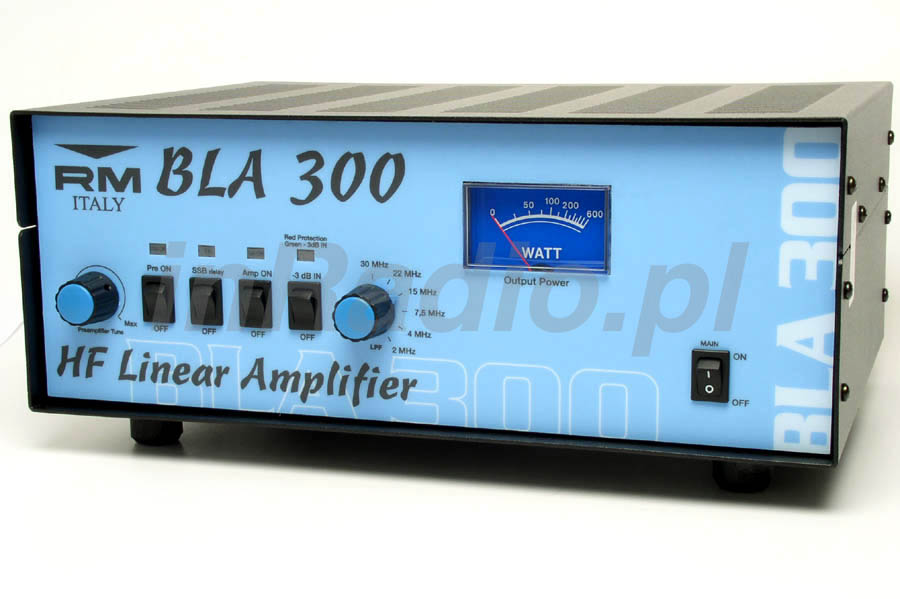

Na płycie czołowej znajduje się pięć przełączników oraz dwa regulatory dotyczących pracy wzmacniacza.
Patrząc od lewej są to:

  • Preamplifier Tune- Dostrojenie przedwzmacniacza do danego pasma(tylko dla poprawy odbioru)
  • PRE- Włącznik przedwzmacniacza dla poprawy odbioru stacji (czym bliżej anteny tym lepsza poprawa odbioru)
  • SSB Delay- Włącznik opóźnionego wyłączenia nadawania wzmacniacza.
  • AMP- Włącznik wzmacniacza mocy
  • -3dB – Włącznik tłumika
  • LPF- Przełącznik wyboru pasm
  • Main- Włącznik główny

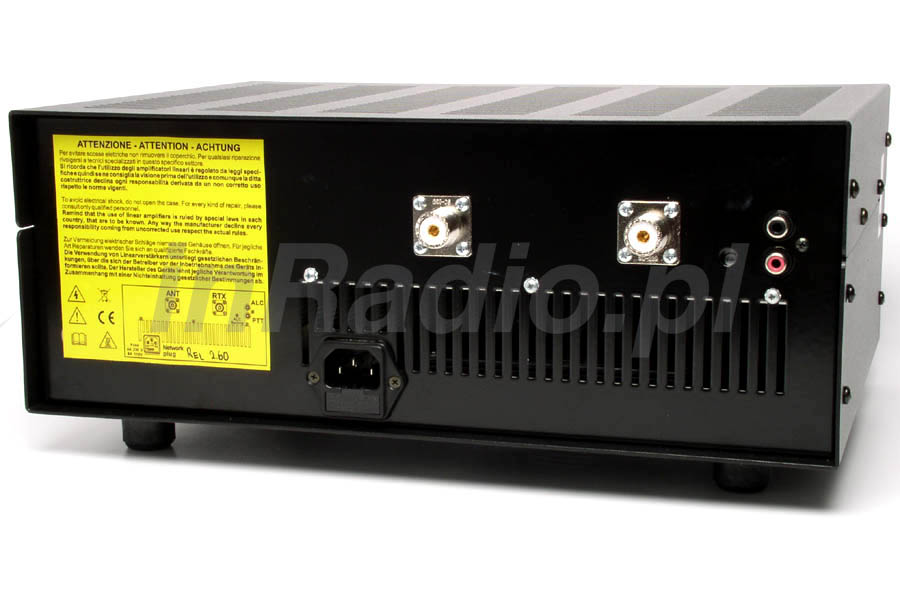

Panel tylny wzmacniacza RM:

  • Gniazdo ALC
  • Gniazdo PTT
  • Potencjometr ALC
  • Dwa gniazda antenowe
  • Gniazdo zasilania 240V z bezpiecznikiem

Każdy z włączników posiada własną kontrolkę.
Po włączeniu wzmacniacza włącznikiem głównym zaświeca się podświetlenie wskaźnika mocy i włącza się na niskich obrotach wentylator zamontowany od spodu wzmacniacza.

BLA300 jest wyposażony w gniazda sterujące ALC z regulacją progu zadziałania oraz PTT – choć wyzwalanie wzmacniacza może być również z pojawienia się na wyjściu nadajnika w.cz. Wyposażony w dwa gniazda SO-239 lub inaczej PL albo M, z wbudowanym zasilaczem oraz zabezpieczeniami przed wysoką temperaturą i wysokim WFS oraz przed przeciążeniem zbyt dużą mocą wejściową.
Urządzenie po przekroczeniu 300W przechodzi w tryb PROTECT i trzeba wyłączyć i włączyć ponownie wzmacniacz (AMP) aby przywrócić do normalnego stanu działania.



Specyfikacja BLA-300 Plus:

Zakres częstotliwości:1.5-30 MHz
Znamionowe napięcie zasilania:230V AC.
Bezpiecznik:4A.
Moc sterująca:1-25W
Moc wyjściowa:250-300 W
Wymiary:155mm /355mm /270mm
Masa:9,5kg



Uwagi dotyczące użytkowania BLA300 Plus:

  • Przed użyciem wzmacniacza należy bezwzględnie upewnić się, że źródło prądu oraz system antenowy spełnia wymagania specyfikacji.
  • Wzmacniacz nie powinien być używany do pracy przez czas dłuższy jak 5 minut. Po tym czasie należy zrobić przerwę potrzebną do wychłodzenia tranzystorów.
  • Wzmacniacz może być używany jedynie zgodnie z przepisami jakie obowiązują w kraju jego używania i producent nie ponosi żadnej odpowiedzialności w przypadku złamania tych przepisów.
  • Zewnętrzne elementy obudowy oraz tranzystory końcowe nie podlegają gwarancji.
  • Wzmacniacz można używać w pojeździe, wyłącznie podczas postoju.
  • W przypadku nie zastosowania się do wszystkich informacji zawartych w instrukcji, każde roszczenie gwarancyjne zostanie oddalone.

Dodatkowe materiały o wzmacniaczu RM BLA – 300:

  • RM BLA-300 PLUS – instrukcja obsługi
  • BLA300 PLS – schemat
