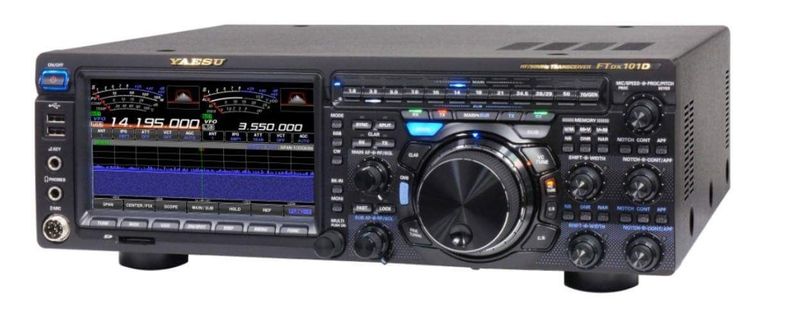

Radiostacja KF Yaesu FTDX101D z 50/70MHz i mocą 100W

Transceiver FTDX101 D jest stworzony na 60 rocznicę (w 2019r.) Japońskiej firmy Yaesu Musen Kabushiki-gaisha i ukłonem dla założyciela firmy Sako Hasegawa.

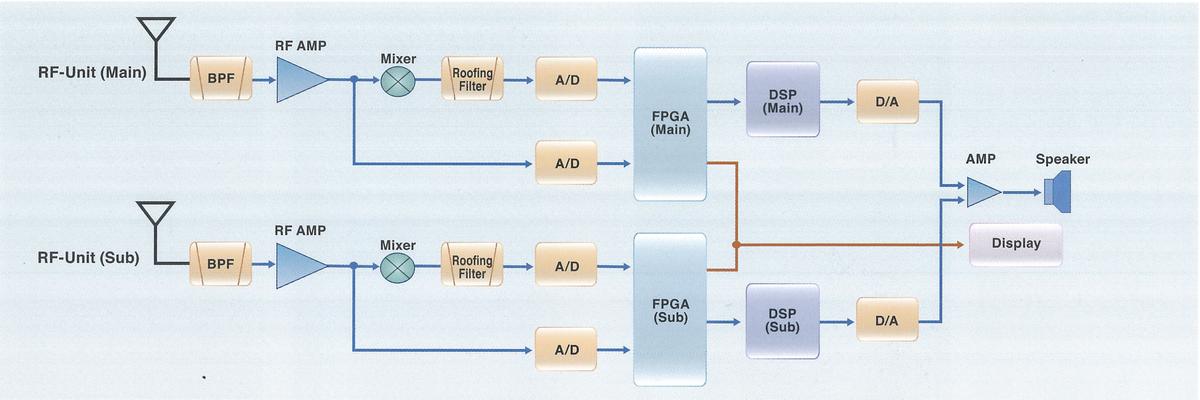

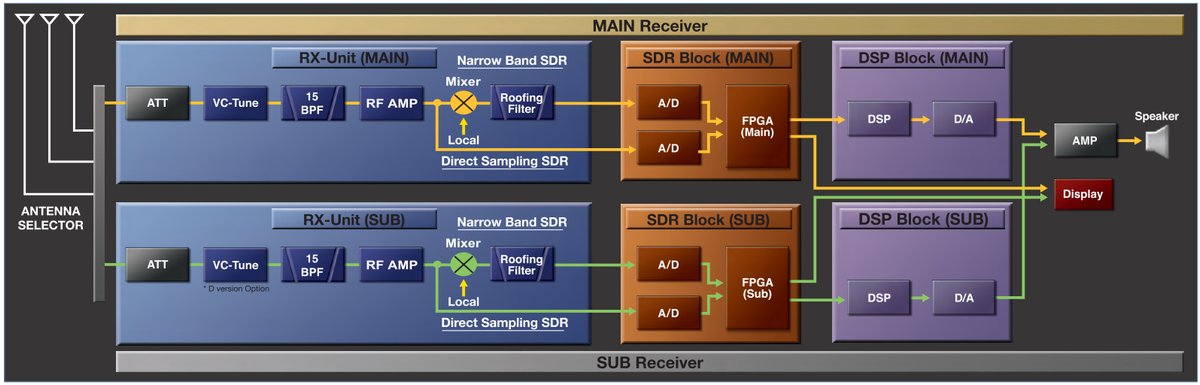

Radiostacja FTDX-101D jest połączeniem technologii SDR oraz obwodów analogowych. Wejście toru odbiorczego spoczywa na filtrach pasmowych i układach SDR oraz standardowych układów analogowych – podwójny tor odbiorczy typu A/C – układ FPGA do przetwarzania sygnałów i następnie C/A – zobacz rysunek poglądowy. Do zastosowanego toru odbiorczego analogowego o pośredniej 9MHz zostały dołożone 3 roofing filtry. Teraz do transceivera można podłączyć własny SDR odbiorczy lub dwa niezależne SDR-y, dla których zostały przewidziane złącza RCA na tylnym panelu. Bardzo dobrym rozwiązaniem jest wyjście wideo na zewnętrzny monitor komputerowy – większy obraz, więcej szczegółów itp. Akcesoria dla FT-DX101D zwiększają możliwości transceivera po stronie nadawczej, odbiorczej lub obsługi przez operatora. Obsługa także za pomocą myszy komputerowej lub przez USB.

Pasmo 4m uruchomić można wklepując częstotliwość bezpośrednio. Brak na to pasmo oddzielnego „przycisku”.

Urządzenie nadawczo-odbiorcze YAESU posiada standardowe (dla Yaesu) złącze mikrofonowe 8 stykowe okrągłe, pasujące do mikrofonów stołowych typu MD200, M1, MD100 itd.

Dlaczego YAESU FT-DX101 ?

Kolega Jarosław SP2BWU przeanalizował wiele materiałow zanim doszedł do wnisku dlaczego zakup FTDX101 jest najlepszym jego wyborem.  Obejrzyj krótki film i dowiedz się.

https://youtu.be/v4AvwaGJwbE

Jakie uczucia wzbudza zakup FT-DX101 ?

Taki zakup zdarza się nieczęsto.  Kolega Jarosław jest bardzo podekscytowany. Posłuchaj zresztą sam jakie uczucia towarzyszą zakupowi radiostacji YAESU  FT-DX101.

https://youtu.be/iP6zJ_URq_U

Jak z podłączeniem monitora LCD zewnętrznego?

Złącze DVI znajdujące się na tylnej ściance, do podłączenia zewnętrznego dużego monitora, przerysowuje to co jest na ekranie, natomiast można posłużyć się zwykłą myszą komputerową na USB (złącza na panelu przednim) i zamiast ekranu dotykowego, wykorzystać obraz monitora i wskaźnik myszy. Wyświetlany obraz jest wyraźny, a posługiwanie się myszą po menu powiększonym do ekranu podłączonego (dużego) monitora LCD, bardzo ułatwia korzystanie z transceivera.

Jakość audio radiostacji FTDX-101D

Bardzo dobre audio i sporo ustawień filtrów pasmowych, zmian przepustowości sygnału odbieranego korespondenta, całe spektrum obsługi sygnału poprzez zaszyte w DSP: funkcje oczyszczania, przesunięcia, wycinania sygnałów itp. do tego dochodzi preselektor VCT-101 który znakomicie się sprawdzi w pile-up, czy zawodach i silnych sygnałach stacji pracujących obok kanału/częstotliwości. W klarowaniu sygnału audio pracują zarówno filtry pasmowe w torze analogowym (dostępne ustawienia dla użytkownika) i filtry cyfrowe w DSP, także dostępne ustawienia dla użytkownika.

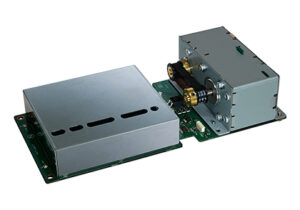

VCT-101 Preselektor zawężający pasmo odbiornika od strony anteny, może pracować automatycznie lub być dostrajany/odstrajany ręcznie. Wpływa pozytywnie przy odbiorze sygnałów, a zwłaszcza jego praca będzie widoczna – choć bardziej słyszalna, w dużym zagęszczeniu stacji na paśmie. Filtr wycinający wszystko dookoła już w torze antenowym, działa w całym zakresie KF. Starszej generacji transceivery miały moduły na konkretne pasma (a i tak nie pokrywały całego zakresu KF)

Dwa takie same ale osobne odbiorniki, umożliwiają uruchomienie dwóch pasm tych samych naraz, lub odmienne: 160m i 4m, 4m i 6m, 80m i 40m itd. Jeśli będzie się korzystało z tych samych ustawień – nie bedzie różnicy w pracy Main względem SUB.

Główne funkcje radiostacji:

• Prawdziwie czysty odbiór – dzięki HRDDS o częstotliwości 400MHz (odmienna od PLL), zastosowana po raz pierwszy w FTDX5000
• SDR o wąskim paśmie – jeden z obwodów odbiorczych posiada pośrednią 9MHz, z której sygnały idą dalej do SDR-a, dzięki temu zastosowano analogowe strome roofing filtry, podwójnie zrównoważony mieszacz, itp.
• SDR z wąskim pasmem + przetwarzanie bezpośrednie – przede wszystkim rozwiązanie dla szerokiej analizy widma, plus reagowanie odbiornika na silne sygnały
• Automatyczne dostrajanie do częstotliwości preselektora VC-Tune
• Wysoka czystość widmowa sygnału nadawczego (- dzięki zastosowaniu HRDDS o bardzo niskich szumach własnych) plus przeanalizowano pod kątem dobierania obwodów, aby uzyskać jak najlepszą czystość widmową

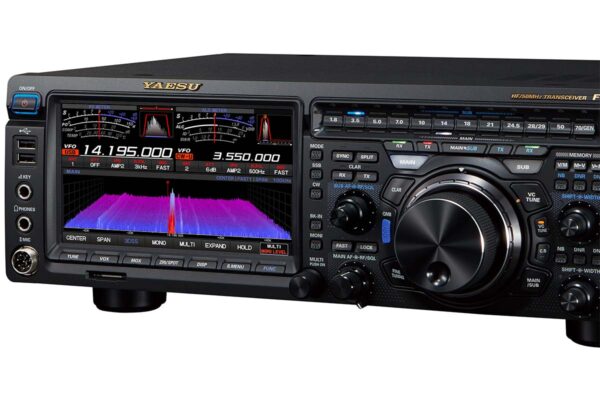

• Oprócz konwencjonalnego wyświetlania „wodospadu” widma, dołożono funkcję 3DSS (3-dimmension spectrum stream) – aby dokładniej przedstawić sygnały na wyświetlaczu
• Dotykowy 7 calowy wyświetlacz LCD o rozdzielczości 800x480pikseli
• MPVD – wielozadaniowa zewnętrzna tarcza VFO do obsługi różnych funkcji
• Oprogramowanie do zdalnej obsługi transceivera
• Dodatkowy port DVI do podłączenia zewnętrznego monitora
• Wolne miejsca dla opcjonalnych filtrów p.cz. 9MHz w SSB/CW w obu torach odbiorczych
• Dodany schemat ideowy transceivera do instrukcji obsługi (EN)

Filtry pasmowe na wejściu są sprzężone z preselektorem (jak w µTunerach do FT2000/FTDX3000) który bardzo zawęża pasmo odbiorcze. Tamte preselektory działają przez zmienną indukcyjność, tutaj preselektor działa przez zmienną pojemność – VC Tuning. Dodatkowo przeprojektowany został VC-tuning do jeszcze mniejszych wymiarów. Oczywiście, nastawy preselektora są dostępne dla operatora, lub można zdać się na pełną automatykę – tak samo jak w preselektorach podłączanych do FT2000/950/FTDX3000/1200.

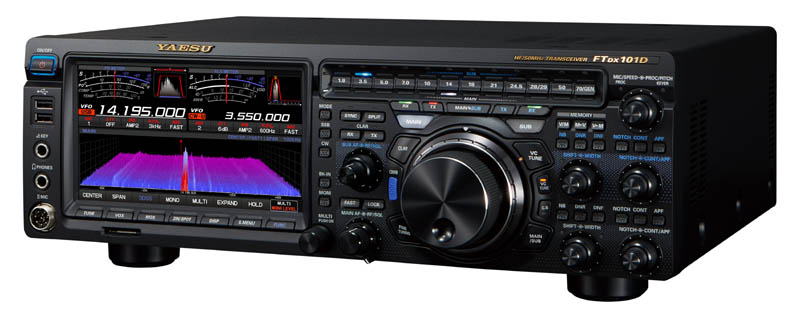

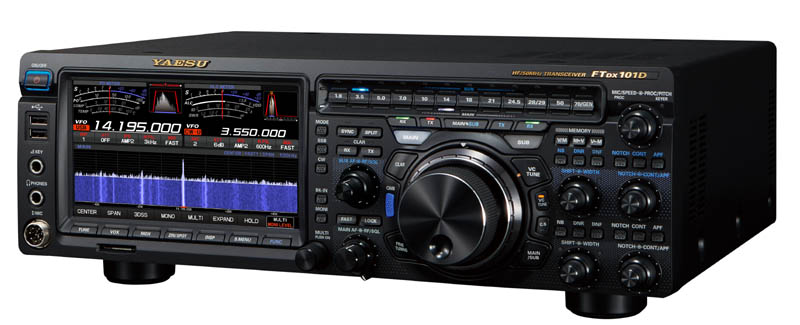

Yaesu FTDX101D Transceiver przeznaczony do pracy w pasmach od 160m do 4m. Stacjonarny model radiostacji z lini FTDX, posiada rozwiązania SDR oraz części analogowej, w dodatku wyświetlanie analizatora w postaci wodospadu 3D, osobny dla każdego odbiornika.
Nazwa 101 w lini FTDX nie wzięła się przypadkowo i nawiązuje do dawnej serii transceiverów, które dziś są legendą.

Radiostacja FT-DX101D Yaesu zaprezentowana podczas Dayton Hamvention 2018.

Powstał kolejny model radiostacji na pasma krótkofalarskie FTDX 101 tym razem z dopiskiem MP: FTDX-101MP jako wersja 200W nadajnika, wykorzystuje te same cechy technologii SDR co FTDX101D. Wersja MP ma także więcej zainstalowanych opcjonalnych akcesoriów niż wersja D. Także zasilacz jest zintegrowany z głośnikiem zewnętrznym dla wersji FTDX101MP. Szczegóły w tabelkach poniżej.

Jakie są zamontowane filtry FTDX101D?

• Filtry 600Hz w obu odbiornikach
• Filtry SSB 3kHz w obu odbiornikach
• Filtry AM 12kHz w obu odbiornikach
• Moduł VC-Tune – tuner włączany w obwód wejściowy anten, można nim wyciąć/osłabić silne sygnały tuż przy odbieranej stacji

Dodając pozostałe filtry dla których jest miejsce na PCB odbiorników, radiostacja będzie rozbudowana jak FTDX101MP (choć też nie posiada WSZYSTKICH filtrów),jedyna różnica w pracy to… brak mocy 200W w stopniach końcowych nadajnika i tylko tym się głównie różnią. Producent informuje że MP ma o 6dB lepszy odbiornik, ale tylko w paśmie 6m.

Krótki opis możliwości i funkcji radiostacji FTDX101D:

• Duża dynamika przydatna w obecnie zatłoczonych pasmach
• Dołożone roofing filtry na pośredniej 9MHz o stromych charakterystykach
• 2 niezależne pełne odbiorniki
• Osobne wyjścia na głośniki
• Pasmo 4m jest również dostępne dla operatora
• Synteza 400MHz (HDDRS High Resolution Direct Digital Synthesizer)
• Strojony filtr odbiorczy o wysokiej dobroci
• System redukcji zakłóceń firmy Yaesu
• Duży dotykowy kolorowy wyświetlacz 7 cali
• MPVD – (Multi-Purpose VFO Outer Dial) – wielozadaniowe pokrętło VFO
• Główne VFO posiada pierścień którym zmienia się SUB VFO – dość praktyczne rozwiązanie
• Pod pokrętłem głównym VFO, znajduje się suwak hamulca pokrętła
• 3DSS – 3Dimension Spectrum Stream – Trójwymiarowe zobrazowanie sygnału widma
• Hybryda systemu SDR i bezpośredniej przemiany + NBW
• Złącze do podłączenia monitora komputerowego
• Hybrydowe przetwarzanie sygnałów (cyfrowo + analogowo)
• Zasilanie 13,8V
• Dwa złącza USB-A na panelu przednim
• Łatwo dostępne na panelu przednim slot na kartę SD
• Bardzo niski poziom szumów syntezy
• 18bit konwerter A/C
• Wbudowany tuner antenowy obsługuje pasma KF i 6m:
  • KF: Stroi do maksymalnie SWR 3.0
  • KF: Zakres dostrojenia do impedancji: 16,5Ω do 150Ω
  • 6m: Zakres dostrojenia do impedancji: 25Ω do 100Ω
  • 6m: Stroi do maksymalnie SWR 2.0
  • Bez używania tunera antena musi być dostrojona poniżej SWR 1.5
• Sterowanie wzmacniaczem przez tranzystor (otwarty kolektor)

Kilka informacji dotyczących transceivera FT-DX101D Yaesu:

• Technologia SDR
• Duży wyświetlacz dotykowy
• Aktywny monitor zmian zakresu pasm, który określa także informacją za pomoca diod led.
• Pasmo KF + 6m
• Moc wyjściowa do 100W
• Moc wyjściowa do 200W w modelu MP
• Dodatkowe pokrętła takie jak VFO główne i poboczne, strojenie obwodów Hi-Q, itp. mogą być realizowane przez dodatkowe zewnętrzne pokrętła.
• Niezależne pokrętła VFO dla głównego i drugiego VFO (duże pokrętło i pierścień).

 Akcesoria opcjonalne Yaesu:

Mikrofony, zestawy słuchawkowo-mikrofonowe, głośniki:

• M-1 Mikrofon stacjonarny
• M-70 Mikrofon stacjonarny
• M-90D Mikrofon stacjonarny
• M-90MS Mikrofon na statyw / stojak
• M-100 Mikrofon stacjonarny
• MD-200 Mikrofon stacjonarny
• MD-100 Mikrofon stacjonarny
• YH-77STA – Słuchawki stereo – bardzo lekkie
• YH-77STA.X01 – uchwyt/stojak do słuchawek
• SP101 Zewnętrzny głośnik stylistyką zbliżony do obudowy radiostacji

Moduły opcjonalne:

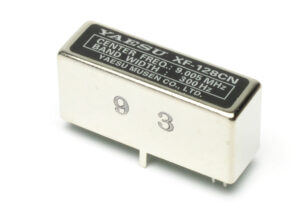

• XF-128CN Filtr CW 300Hz do odbiornika głównego
• XF-129CN Filtr CW 300Hz do odbiornika drugiego

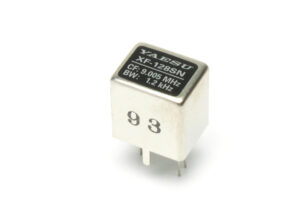

• XF-128SN Filtr SSB 1200Hz do odbiornika głównego
• XF-129SN Filtr SSB 1200Hz do odbiornika drugiego
• VCT-101 tuner o zmiennej pojemności – filtr zawężający pasmo na wejściu antenowym dla drugiego odbiornika

 Kabelki:

• SCU-53 Kabel do mikrofonu M90MS
• CT-178 Przewód sterujący wzmacniaczami QUADRA
• T9025225 Przewód zasilania DC 13,8V

Wzmacniacze:

• VL-1000 Wzmacniacz 1kW
• VP-1000 Wzmacniacz 1kW

Różnorodne:

• FH-2 klawiaturka sterująca FH-2 Klawiatura numeryczna zarządzająca

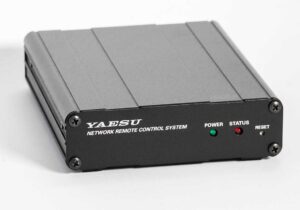

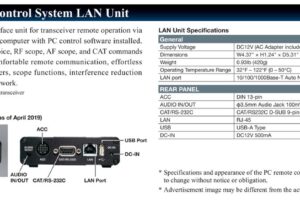

• LAN Unit – moduł do łączności i sterowania przez internet
• FC-40 Zewnętrzny tuner antenowy

Katalog radiostacji bazowej Yaesu FTDX101 D:

• FTDX101 – Broszura

Porównanie FT-DX101D oraz FT-DX101MP

Są to podobne urządzenia 100W – 200W lecz różniące sie wyposażeniem.  Zobacz w poniższych tabelach szczegóły:
